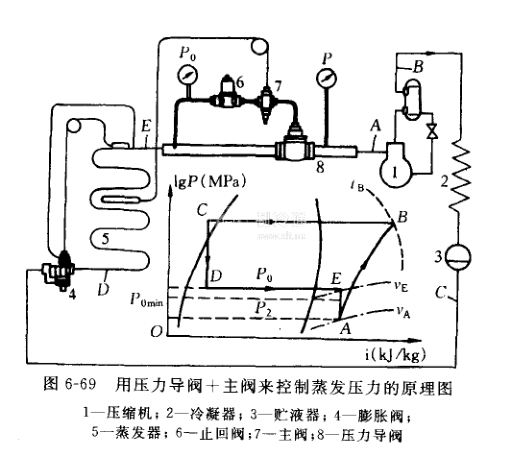

圖6-69為壓力導閥+主閥的形式用來控制蒸發壓力的原理圖。

    它們的動作原理是：蒸發器冷劑蒸氣通過導閥的進口作用到膜片的下部，克服彈簧的壓力，把導閥口開啟，使冷劑蒸氣進入主閥的進口，推開單向閥3，到達主閥活塞的上腔室，推動活塞下移，使主閥處于一定的開度，此時的蒸發壓力處于給定值。若蒸發壓力上升，則導閥膜片下部受到的壓力增大，導閥口開啟度增大，從而使主閥活塞上腔室的壓力增大，活塞下移，主閥口相應開大，使冷劑流出量增多，讓蒸發壓力下降并回復到給定值。反之，當蒸發壓力下降時，異閥口關小，主閥活塞上腔室壓力減小，活塞上移，主閥口關小，讓蒸發壓力回升到給定值。當蒸發壓力低于壓力導閥彈簧給定的壓力值時，導閥門關閉，主閥活塞上腔室的冷劑通過活塞上的平衡孔泄出，活塞在彈簧力的作用下，關閉主閥口。

    調整方法是：調整前，先在壓力導閥進口端裝一壓力表.并以比庫溫低5-10℃來決定蒸發溫度，其相應的飽和壓力(蒸發壓力)即為壓力設定值。調整時，把導閥的彈簧旋至最松位置，讓制冷裝置進入運行，此時導壓閥和主閥都處于全開位置。隨庫溫下降蒸發壓力也下降，當庫溫降到設定溫度時，轉動異閥調桿，調整彈贊壓力，使進口端壓力調整到設定值，在以后運行中應穩定下來，若有偏差，再次調整，直至穩定。
