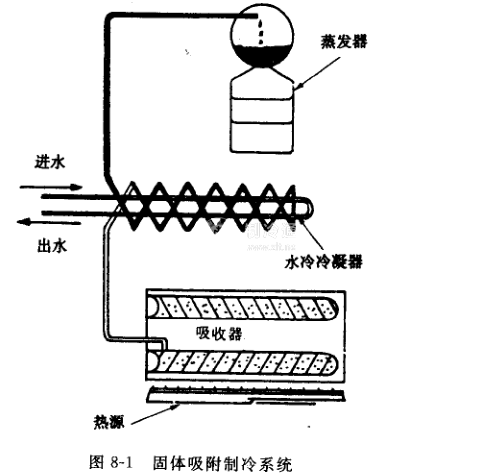

圖8-1為固體吸附制冷系統，采用水冷式冷凝器，吸收器用熱源加熱，里面盛放固體吸收劑(氯化銀或氯化鈣等)，系統里充滿制冷劑氨，并且在常溫下已被吸收劑吸附在固體顆粒表面，加熱后可使吸收劑釋放出氨蒸氣，經水冷卻后在冷凝器里凝結成氨液，并流入貯液器中貯存。當吸收器停止加熱之后，冷卻后的吸收劑又開始吸附氨蒸氣，并使系統壓力降低，這樣在蒸發器里的氨液開始沸騰變成氨氣，并吸熱制冷，直至氨液蒸發完才停止制冷。以后又轉入吸收器加熱的另一個工作循環。因此它是一個間歇式吸附制冷系統。
