單級蒸汽壓縮式制冷循環通常能達到的最低蒸發溫度為-25~-35℃(采用R502制冷劑可達一40℃左右)，如果需要獲得更低的蒸發溫度，則單級循環將對制冷裝置的運行產生許多不利因素。

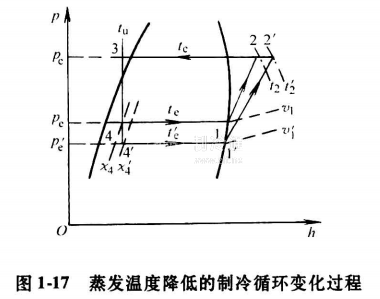

圖1-17表示蒸發溫度由te降至t'e的制冷循環變化過程。為了方便起見，te和tu保持不變。由圖中循環過程變化可見，當蒸發溫度降低時，會產生下列不利因素:

1)壓縮機的排氣溫度由t2升至t'2，過高的排氣溫度會引起冷凍油的性能變化，影響壓縮機的正常運作和使用壽命。

2)壓縮機的排氣壓力與吸氣壓力之比Pc/Pe增大，使壓縮機的實際吸氣量減少。

3)制冷劑經膨脹閥節流后的干度由X4增至X'4，這意味著進入蒸發器的制冷劑蒸汽含量增加，液體含量減少，從而降低了制冷劑的單位質量制冷量qe。同時由于蒸發溫度的下降，使壓縮機的吸氣比體積由 vi升至v'1，降低了制冷劑的單位容積制冷量qv。這些因素最終造成循環制冷系數的極大降低。
