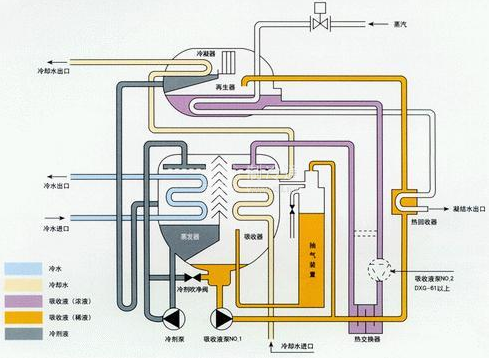

雙效蒸汽型溴化鋰吸收式冷水機組的應用系統有兩個熱源回路:①由高壓發生器、凝水換熱器和蒸汽鍋爐等構成的驅動熱源加熱回路，高版發生器中的溶液直接被鍋爐提供的蒸汽加熱濃縮;②由高壓發生器和低壓發生器等構成的冷劑蒸汽加熱回路，低壓發生器中的溶液，由高壓發生器中發生的冷劑蒸汽加熱濃縮。

雙效機組的冷卻水和冷水回路與單效機組相同。劑水回路由低壓發生器、冷凝器、節流元件、蒸發器和冷劑水泵等構成一溶液回路由吸收器、溶液泵、低溫溶液換熱器、凝水換熱器、高溫溶液換熱器、高壓發生器和低壓發生器等構成。

雙效蒸汽型溴化鋰吸收式冷水機組的部件比單效機組多，其循環流程也比單效機組復雜。由于溶液回路有兩個發生器、兩個溶液換熱器和凝水換熱器等部件，可以構成多種溶液循環流程。三類基本的溶液掀環流程是:①串聯流程，稀溶液流出吸收器后，先后進入兩個發生器;②并聯流程，稀溶液流出吸收器后分流，平行地進入兩個發生器;③串并聯流程，兼有串聯流程和并聯流程的特點。
