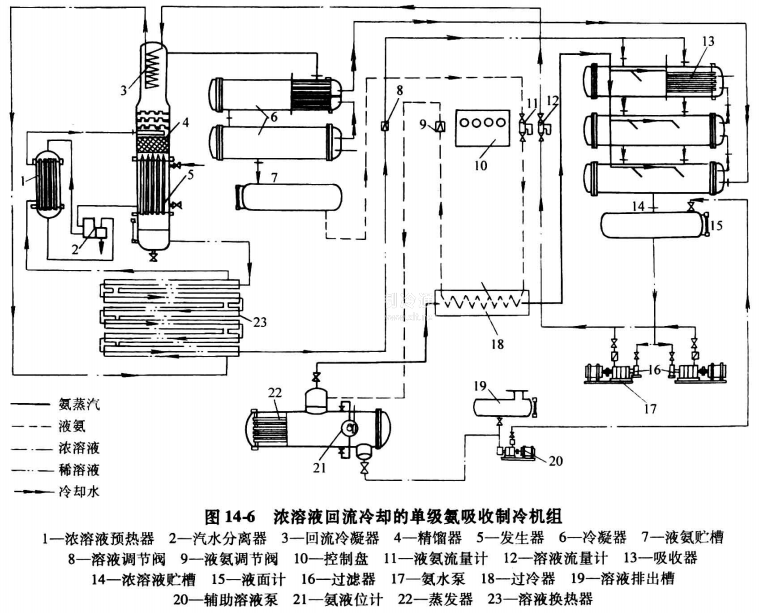

利用部分濃溶液作回流冷凝器冷源的單級氨吸收式制冷機組，如圖14-6所示。該機組有以下特點:

1)利用吸收終了的低溫濃溶液代替冷卻水，作為精餾塔頂回流冷凝器的冷源。

2)由于使用的冷卻水溫低，因而，冷卻水可先進冷凝器，然后再進入吸收器串聯應用。

3)精餾塔前設有濃溶液預熱器，利用發生器出來的高溫凝水、回水中產生的二次蒸汽，頂熱進塔的濃溶液。

4)用輔助溶液泵將蒸發器底部積存的不純氨液和溶液排出，送入濃溶液貯槽后再次利用。

該制冷流程適用于冷卻水溫低的情況，用濃氨水作回流冷凝器的冷源，可避免管束結垢堵塞。
