外墻外表而后掛保溫板，主要是指在節能建筑外墻的外表面上，后掛單面鋼絲網架聚苯乙烯夾芯保溫板，或后掛單面鋼絲網架硬質巖棉夾芯保溫板。這兩種板主要用于新建節能建筑外墻的外保溫和已有建筑外墻的外保溫。當然也可用于外墻的內保溫、屋頂?shù)耐獗睾蛢?nèi)保溫、不采暖的首層地下室的頂板保溫、不采暖樓梯間隔墻保溫、封閉陽臺欄板保溫、首層陽臺底板和頂層陽臺雨篷保溫等。這里僅討論該兩種板用于節能建筑外墻的外保溫。

單面鋼絲網架聚苯乙烯夾芯保溫板和單面鋼絲網架硬質巖棉夾芯保溫板，由于其構造和施工方法完全相同，僅保溫芯板有區別，前者是用聚苯乙烯泡沫塑料板為芯板，后者是用硬質巖棉板為芯板，所以這里將此二種板統稱為單面鋼絲網架夾芯保溫板。

    (1)芯材要求

    第一，聚苯乙烯發泡塑料板，采用阻燃型(ZR型)，氧指數≥30，抗壓強度≥8N/mm2，導熱系數蕊0.041 W/ ( m·K)，密度為15~18kg/m3，存放期大于30天，厚度由當?shù)鼐唧w的單體設計(視外墻主體和當?shù)氐臍夂驐l件等的實際情況)中的建筑熱工計算確定。

    第二，硬質巖棉板，采用密度為140~150kg/m'的硬質巖棉板，抗壓強度)8N/mm2，導熱系數≤0.042W/( m·K)，厚度由建筑熱工計算確定。

    (2)鋼絲及鋼絲網的要求

    鋼絲網片及斜插腹絲用的鋼絲，其直徑均為2~2.5毫米的低碳冷拔鍍鋅鋼絲，鋼絲網的網格為50毫米×50毫米，每間隔一個網格均有斜插腹絲。鋼絲的抗拉強度≥550N/mm2。

    (3)一單面鋼絲網架夾芯保溫板的規格

單面鋼絲網架夾芯保溫板的板長鑒4000毫米，板寬為1200毫米或1220毫米，保溫芯板厚30~100毫米。板的長、寬也可根據用戶需要制成指定的規格；或生產標準板，根據現場需要自行切割。

    (4)安裝用的配件及數量

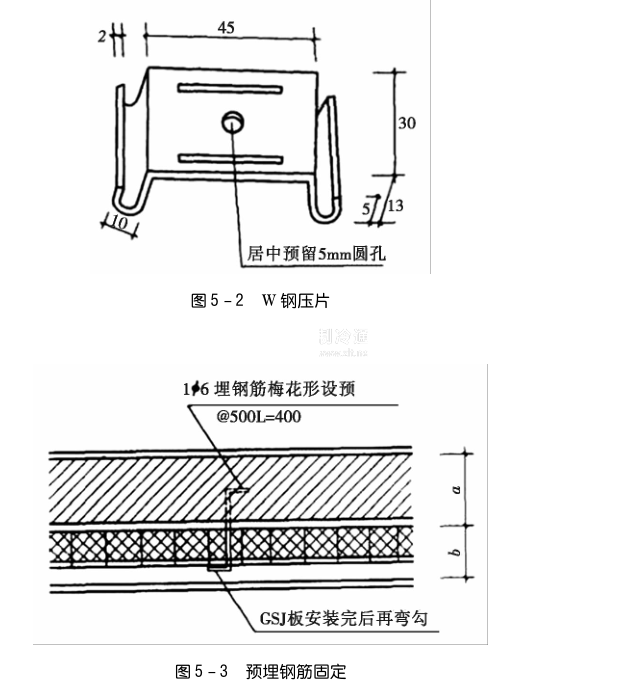

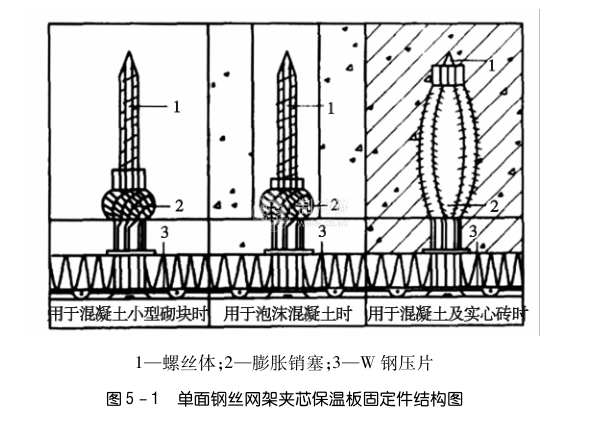

第一，安裝單面鋼絲網架夾芯保溫板用的固定件有膨脹銷塞與螺絲釘和W壓片配套使用，詳見圖5-1、圖5-2。也可采用預埋的防銹鋼筋，詳見圖5-3。還可采用膨脹螺絲，詳見圖18。固定件的數量為每平方米6~9個，且呈梅花形布置。

    第二，內角網、外角網、平網和窗角平網，詳見圖5-1。

    (5)界面劑的應用

    在鋼絲網面的苯板上要噴涂一薄層界面劑，以提高水泥砂漿與苯板的粘結力。界面劑有的是在工廠制板時預噴而成，但也有不少施工單位是在現場噴涂的。水泥砂漿的強度等級應不于M10。
