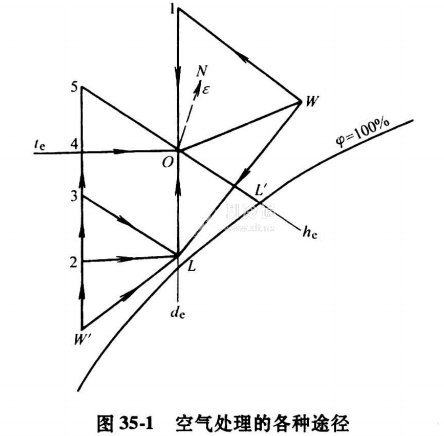

由焓-濕圖分析可見，在空調系統中，為得到同一送風狀態點，可能有不同的空氣處理途徑。以完全使用室外新風的空調系統(又稱直流式)為例，一般夏季需對室外空氣進行冷卻減濕處理，冬季需對室外空氣進行加熱加濕處理。但如何將夏、冬季的室外空氣狀態點W, W'處理到送風狀態點O，則可有如圖35-1所示的多種空氣處理途徑(方案)。

可采用不同的空氣處理方案而達到同一目的。至于究竟何種方案為佳，需結合各種空氣處理方案及使用設備的特點，對其初投資、運行費用、調節性能等分析后作出決定。

空氣熱濕處理設備的類型

在空調工程中，實現不同的空氣處理過程，需要不同的空氣處理設備，如空氣加熱、冷卻、加濕、去濕設備等。

在空氣熱濕處理設備中，與空氣進行熱濕交換的介質有水、水蒸氣、冰、各種鹽類及其水溶液、制冷劑和其他物質。

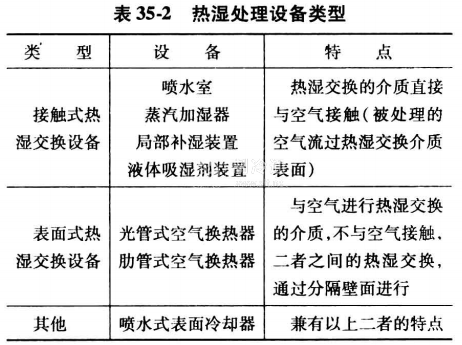

根據各種熱濕交換設備的特點不同，可將它們分成如表35-2所列的兩大類:接觸式熱濕交換設備和表面式熱濕交換設備。

在所有的熱濕交換設備中，表面式空氣換熱器和噴水室應用最廣。
