輻射板方式的空氣系統(即新風系統)除需負擔全部房間的濕負荷外，還能負擔輻射板能力不足的顯熱負荷。因此其新風量不僅應滿足房間的衛生要求，還應滿足消除室內濕負荷的需求。為此新風處理需采用溫度較低的冷水對空氣進行冷卻去濕。除采用制冷水外也可采用液體、固體吸濕等其他組合方式。為了回收室內排風的冷量可采用全熱回收裝置。輻射板方式的水系統對于保證運行工況有重要作用。

為了避免冷吊頂表面結露(板面溫度應比室內空氣露點溫度高1~2℃，故供冷期的冷水溫度較高，一般高于16℃，而新風系統空氣處理有較大的除濕要求，故盤管的供水溫度要求較低，一般為5~7℃，前者供回水溫差較小(取2℃)，而后者溫差較大(取5℃ )。

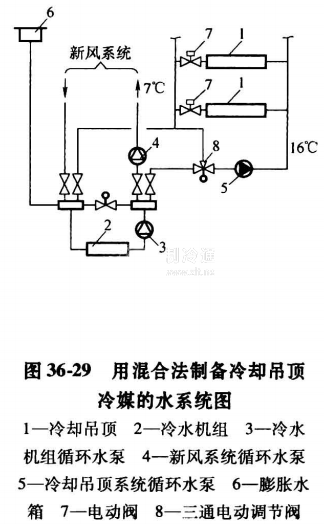

當采用單一工況的制冷機(冷水機組)時，新風系統和冷吊頂裝置可分為兩個系統回路而冷卻頂板的水溫由其自身之回水與之混合而得，該方式之水系統如圖36-29所示。圖36-29中每個回路上設置各自的循環水泵4和5，以滿足新風系統和冷卻吊頂系統對供、回水溫度的不同要求。由冷水機組2統一提供5~7℃的冷凍水。其中一部分直接供新風系統使用，即新風的水系統回路;另一回路為冷卻吊頂1的水系統回路，其供水沮度通過由三通電動調節閥8調節5~7℃的冷凍水與冷卻吊頂?shù)幕厮幕旌媳葋磉_到。冷卻吊頂?shù)墓├淞坑伤飞系碾妱娱y7控制(開或關)。

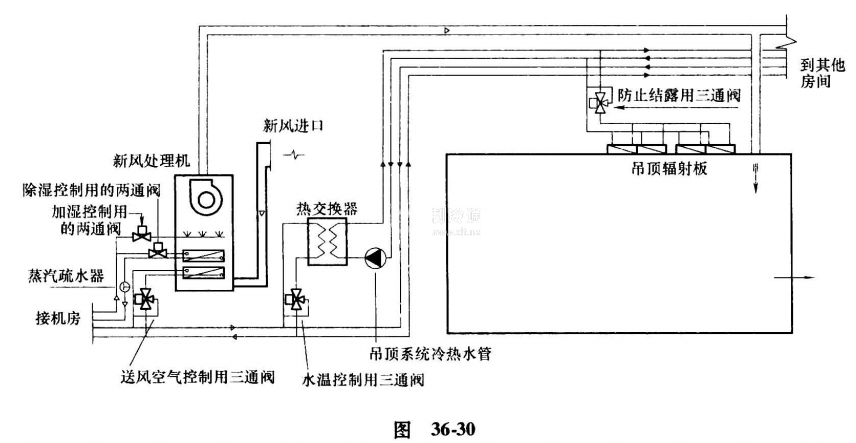

另一種方式是冷吊頂板系統的水與冷源水(一次水)熱交換后獲得，即系統中設熱交換器，在各房間的輻射板水管上設三通調溫閥，通過水溫調節可有效地防止輻射板表面結露。這種方式如圖36-30所示?？梢钥闯?，新風機組的冷源是統一的，均來自制冷機房的冷凍水。該方法由于有熱交換器控制溫度，故對輻射板的供水溫度控制更為可靠。

由于供冷時冷卻吊頂板供水為溫度較高的冷水，故為了節約能源，可以盡可能考慮自然能源，如冷卻塔循環水、地下水等。
