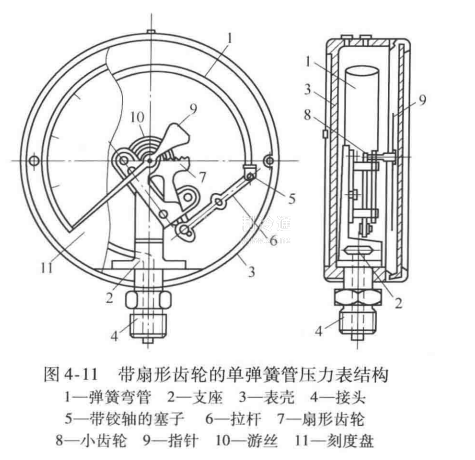

彈簧管(又稱為波登管)是一根橫斷面呈橢圓形或扁平型的中空彎管(一般用無縫黃銅制成，只有用于壓力為15~20MPa的壓力表才用不銹鋼、鉻釩鋼等無縫鋼管來制造)。壓力表主要靠彎管的作用來表示壓力的大小，它的一端牢固地焊在支座上，另一端為自由端，當容器內有壓力的氣流進入彈簧彎管內時，由于內壓的作用，橢圓形截面的彎管就有膨脹成圓形的趨勢，從而使彎管向外伸展，發生角位移變形，彎管內的壓力越高，變形也越大。彈簧管的自由端通過拉桿與扇形齒輪相連。扇形齒輪又與小齒輪嚙合，在小齒輪的軸上裝有指針和游絲。游絲是為了消除扇形齒輪與小齒輪之間的間隙而裝設的。這樣當彈簧管向外伸展時，通過拉桿帶動扇形齒輪，因?yàn)樯刃锡X輪的支點比較靠近拉桿這一端，所以只要彈簧彎管帶著拉桿稍微移動.扇形齒輪就要做較大的擺動。又因?yàn)橹行妮S上小齒輪齒數較少，而扇形齒輪相當于一個齒數很多的大齒輪，所以當扇形齒輪作小量擺動時，小齒輪就作了較大的轉動，從而使中心軸和指針也就跟著轉動.由指針轉動后的位置，在刻度盤上就可以直接讀出所測的壓力值。

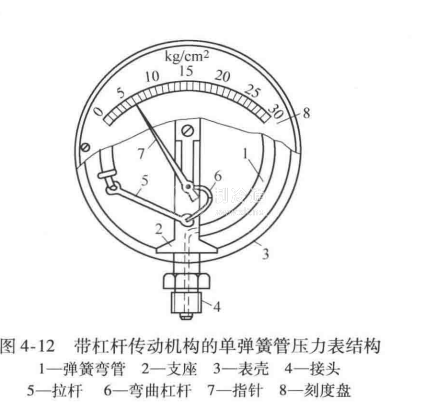

帶杠桿傳動機構的單彈簧管壓力表的結構如圖4-12所示。它的工作原理是:彈簧管的自由端通過拉桿帶動彎曲杠桿，從而轉動指針。這種彈簧管壓力表可得到更高的準確度，而且耐振，但指針只能在90°的范圍內轉動。
