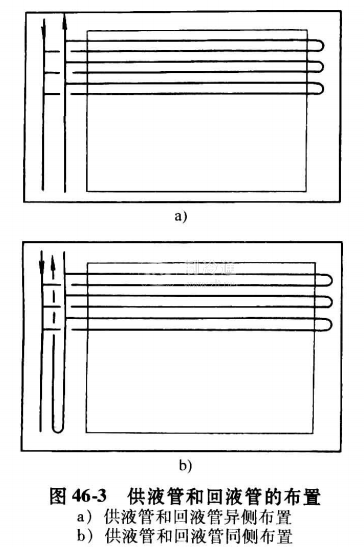

排管可沿冰場長度或?qū)挾确较虿?/span>置，制冷劑供液管和回氣管(或載冷劑供液管和回液管)同側或異側布置;供回液管也可按導程或同程布置。圖46-3示出排管沿冰場長度方向布置，供液管和回液管設在同側或異側的布置。北京首都體育館冰場即采用如圖46-3a所示異側布置方式。對于間接供冷方式，則采用圖46-3b所示的同側布置方式。

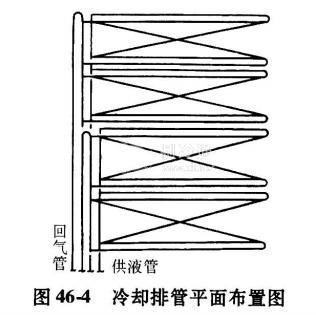

對于間接供冷方式，在每個回液管支管上應加裝閥門，調節通過每個支管的載冷劑流量，以保證冰面溫度的均勻性。實際情況下，可按冰場面積，將排管分多組并聯。圖46-4所示是冷卻排管沿冰場寬度方向布置，排管分4組并聯，每2組設供液和回氣集管的方案。

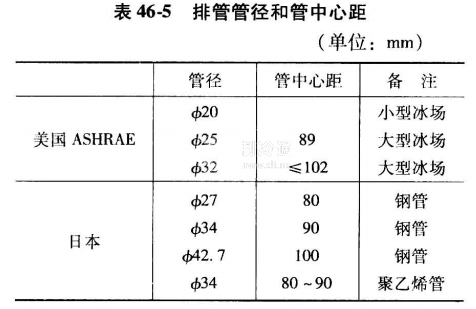

排管管徑與管中心距可參見表46-5。我國已建成的室內冰場，其管徑大多為φ38mm,壁厚為2.5~3. 0mm,管中心距為85~100mm。
