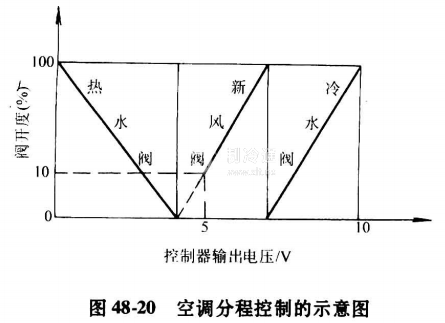

這是目前空調全自動控制系統中，常采用的一種節省投資、達到預期工藝要求的控制方法。它在維持一個被控制參數時，一個控制器在不同輸出范圈內，控制不同的、帶閥門定位器的執行機構，改變不同種類的控制量。分程控制可以是電動機，分程輸出信號一般為0~4V、 4~7V、 7~10V;也可以是氣動的，分程輸出信號一般為:0.2~0. 6MPa、0.6~1.0MPa。圖48-20為一空調分程控制的示意圖。

本例采用電動閥的定位器。在冬季，控制器的輸出在0~4V范圍內，執行器是熱水加熱器的電動兩通閥。隨若控制器的輸出信號的增大，兩通閥關小，在4V時，二通閥全關。這表示冬季結束，過渡季節開始。

在過渡季節，控制器輸出在4~7V范圍，這時新風門受控:在4~5V,新風門保持最小開度，以保證衛生要求;隨著輸出信號不斷增大，新風門不斷開大，利用自然冷源，節省能量;到7V時，新風門開足，標志著過渡季節結束，夏季工況開始。此時，冷水閥受控，隨室外溫度升高，控制輸出也增大，對應冷水閥開度也增大，以適應冷負荷的需要。如此一個控制器，在不同季節控制不同的閥門與執行器，可以完成全年的空調自動控制。
