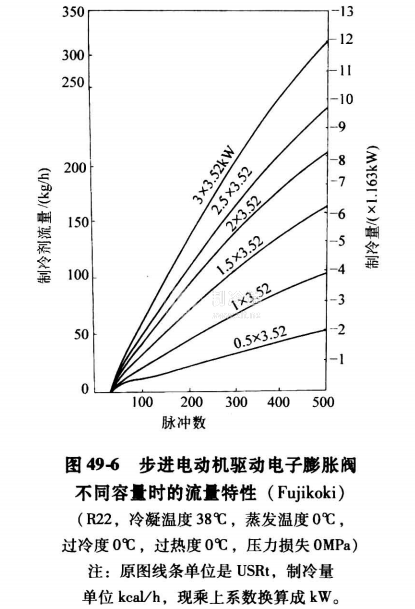

和熱動式相似，電動式電子膨脹閥控制系統也由發信器、控制器和電動式膨脹閥組成。差別主要是驅動部分，電動式膨脹閥用電動機驅動，目前使用最多的是四相水磁式步進電動機，有直接驅動型與減速型。目前國內采用最多的是變頻空調機，流量調節是布步進電動機正向或反向運轉帶動閥桿上下運動，改變閥開度來實現的?？刂破鞲鶕?jù)制冷系統的工況要求，按一定的控制規律向步進電動機輸出馭動脈沖信號，以改變閥開度。閥的流量特性一般均近似線性狀。圖49-6所示是日本三花不二工機步進電動機驅動電子膨脹閥不同容量時的流動特性。

要強調的是，電子膨脹閥控制系統除可獲得較滿意的流量特性外，再增加一些外圍輔件，還可擴展出其他功能。如:最高工作壓力限(MOP)控制、制冷溫度控制、顯示和報警。電動式膨脹閥還允許制冷劑逆向流動，利用此特點，在空調熱泵系統和熱氣除霜系統中應用廣泛，而制冷系統的組成又大為簡化。電子膨脹閥供液控制代表了制冷技術控制的發展方向，應予重視。
