風冷式冷凝壓力控制方法主要有兩種:一種是從空氣側控制，即改變冷凝器的空氣流量;另一種是從制冷劑側改變制冷劑經冷凝器流量。這樣就形成了不問的控制方案與相應產品。

從制冷劑側采用旁通調節方法控制冷凝壓力

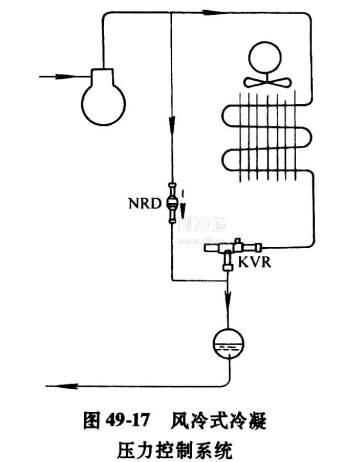

這種方法在國際上比較流行，并有定型產品。圖49-17示出風冷式冷凝壓力控制系統。在冷凝器出口管上安裝一只高壓調節閥KVR，在壓縮機排氣管與貯液器人口管間接旁通管，在旁通管上安裝一只差壓調節閥NRD。高壓調節閥KVR和差壓調節閥NRD的結構如圖49-18所示。KVR的開閥壓力可以在0.5~2. 0MPa范圍內設定，最高工作溫度為130℃。差壓調節閥NRD的開閥壓力差為0. 14MPa，全開時的壓力差為0. 3MPa，最高工作溫度為135℃，適用工質為R134a、 R22、R404A、 R12及R502。

從空氣側控制冷凝壓力的方法

從空氣側控制主要是改變經冷凝器的空氣流量。改變風量的方法常用的有:

1)風扇電動機變速。目前常用變電壓調速和變頻調速兩種。變頻調速的效率高，因此目前國外工業空調冷凝風機常采用復頻調速。一般以環境溫度發信，冷凝壓力控制比較穩定，波動較小。

2)風閥控制調節冷凝空氣氣流，減小冷凝器外側的風速，可提高冷凝壓力。

3)冷凝風機開、?？刂?。這僅適用于多臺冷凝風機場合。通常用環境溫度控制該風機的運行臺數，但應確保至少有一臺風機在運行。單臺冷凝風機場合則不宜用此法。

空氣側控制冷凝壓力的方法，應用在常年環境溫度高于4℃以上場合比較有效。
