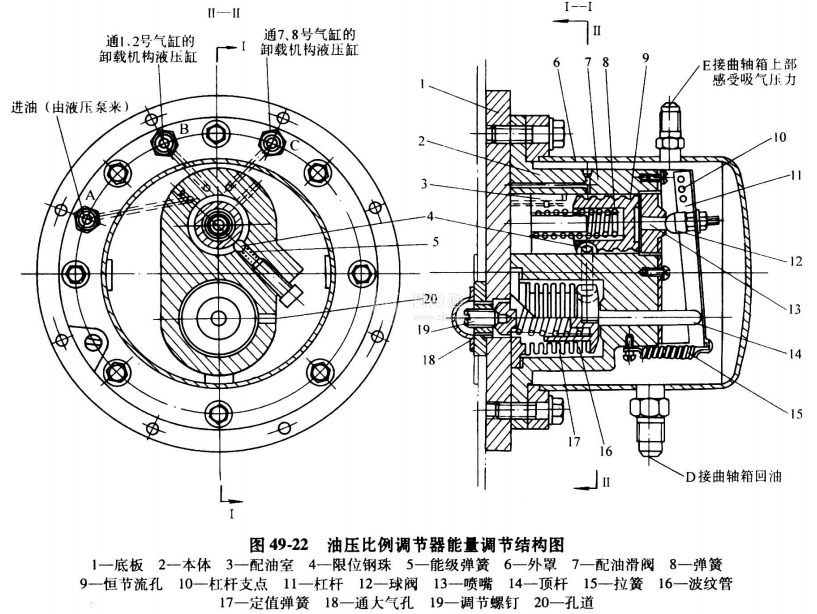

當壓縮機停車時，潤滑液壓泵亦停止工作，油壓與大氣壓力相等，波紋管伸至最長位置。滑閥在彈簧8作用下推至最右位置(見圖49-22)，所有通往卸載機構的高壓油路都被切斷，吸氣閥片全部處于被頂開狀態，故壓縮機起動時，帶有卸載機構的各組氣缸全部處于空載起動。此時壓縮機處于四缸運行。隨著壓縮機起動后，液壓泵投入工作，油壓逐漸提高，若外界熱負荷較大，吸氣壓力上升，作用在感受波紋臂16右側的氣體壓力，將克服定值彈簧17的張力，波紋管被壓縮，帶動頂桿14左移，于是拉簧15通過杠桿機構，使球閥12與噴嘴13壓緊，泄油口就關小，浴閥右側的油壓便開始上升，達到一定值時，滑閥就克服彈簧8的張力和限位鋼珠4的壓緊力左移，從而使鋼珠進入第二個槽中，使孔B1與壓力油孔A1接通，通往卸載機構的第一路高壓油路被接通，高壓油進入卸載機構的液壓缸內，由于液壓缸中油壓大于卸載彈簧的合力，就使這一組氣缸的吸氣閥片落下投入工作，成六缸(75%工況)運行狀態。若外界負荷仍高于制冷量，則吸氣壓力會繼續升高，由于感受波紋管、放大機構及滑閥的繼續動作，使所有帶有卸載機構的氣缸均投入工作，成八缸(100%)全負荷運行。

當外界所需冷量減少時，膨脹閥的開度相應減小，吸氣壓力也隨之降低，感受波紋管就在大氣壓力與定值彈簧力共同作用下伸長，推動球閥12離開噴嘴13,滑閥右側的控制壓力相應降低。當降低到某一值時，滑閥就克服鋼珠4的壓緊力向下移動，鋼珠就被推入第二凹槽中，此時第一高壓油路就被切斷，該組氣缸的吸氣閥片就被彈簧頂開而卸載。如果外負荷繼續下降，則帶有卸載機構的氣缸就會一組組相繼卸載，最后因抽空，低壓控制器動作而停車。

要注意的是:對同一組氣缸，其卸載壓力與相應的投入工作壓力是不同的(見表49-14)中列有差動值，一般為0.04MPa，否則能量調節裝置會變得動作頻繁而失去穩定性。
