二位三通電磁閥是電磁閥中一種特例。它有三個管接口。當電磁線圈通電前后，改變連通狀態，起控制流動方向作用。早年大多用于活塞式壓縮機能量調節系統，即用于氣缸卸載式能量調節的油路系統控制;近年來，電冰箱制冷系統為了節能，采用雙毛細管系統，必須采用二位三通電磁閥，使二位三通電磁閥的應用量大幅度增加。電冰箱用二位三通電磁閥的主要結構特點是:閥體是由不銹鋼管和三根毛細管組合焊接成，全密封，鐵心與閥座等封死在不銹鋼管閥體內，電磁線圈套在鋼管外，是一種很巧妙的全密封結構型式的電磁閥，電源電壓為220V，但線圈工作電壓為直流24V，電磁閥內有降壓整流塊。浙江三花集團生產的二位三通電磁閥的主要技術參數如下:

安全工作壓力:2.5MPa

最大工作壓力差:1.8MPa

液管額定壓力降:20kPa ( R12 ), 30kPa(R502)、30kPa(R134a)

線圈電源及功率:AC : 220V(±15%)，50Hz,4W

使用環境溫度:-20~60℃

介質溫度:-30~95℃

額定冷量:0. 185kW

壽命:≥20萬次

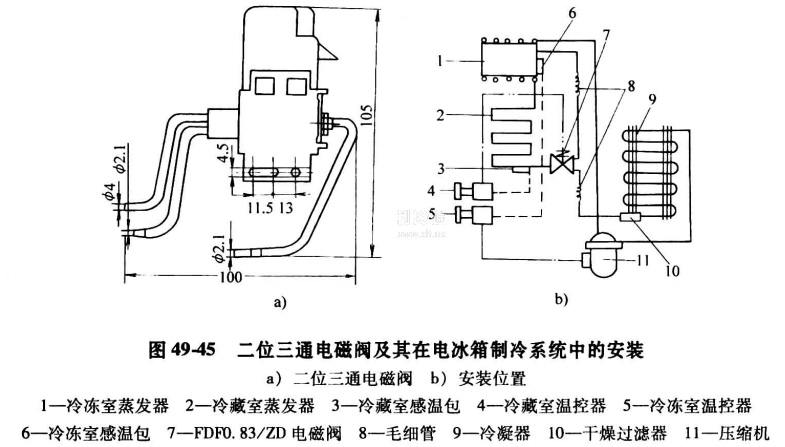

該型電磁閥的外形尺寸與在雙毛細管電冰箱制冷系統中的安裝系統見圖49-45所示。
