單回路反饋調節系統是由調節器的輸出信號去帶動一個調節閥動作。在生產過程中，有時為了維持一個被調量，需要改變幾個操作量(調節介質)，這樣，就需要一個調節器分別以某區段段落去調節兩個或兩個以上執行器動作的系統，稱為分程調節系統。

在分程調節系統里，調節器的輸出信號不變，如為0~10VDC，這一輸出信號可分為2~4段，每一段帶動一個執行器動作，每個執行器在此信號段內從全開到全關或從全關到全開動作。

采用分程調節可以滿足不同負荷下的調節要求，能得到較高的調節質量。在空調生產過程中，不同工況則冷、熱負荷不同，使用的設備也不同。若采用一般的調節系統，其結構復雜;若采用分程調節，可方便工況轉換，簡化調節系統，也減少維修量，使系統更加安全可靠、方便。

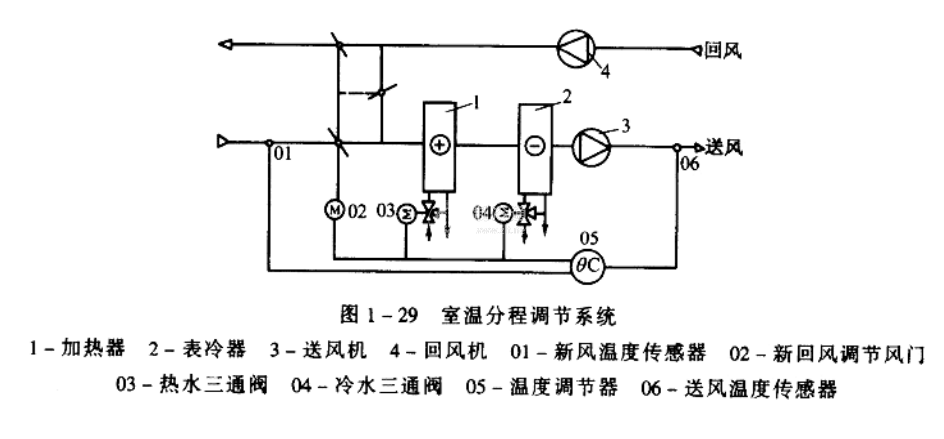

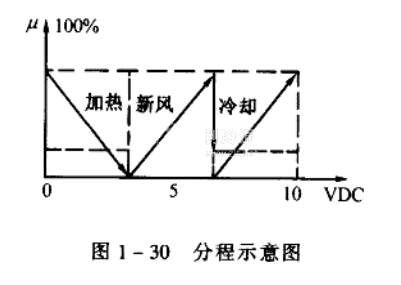

圖1~29是室溫分程調節系統。分程示意圖如圖1~30所示。調節器的輸出分三段，分別調節加熱器調節閥、新回風調節風門、表冷器調節閥，實行三分程調節。圖中執行器均帶閥門定位器。

在冬季工況，室內溫度逐漸升高，調節器輸出逐漸增大，加熱器調節閥逐漸關小，當調節器輸出信號達到某一值時(某值根據需要可調)，加熱調節閥關閉。進人過渡季節工況，新回風閥開啟，并隨著調節器輸出的增大而增大，當又達到某一輸出時，新風閥門關到最小，回風閥開到最大，表冷器調節閥開啟，進入夏季工況。

采用分程調節，還可擴大調節機構的可調范圍，提高調節質量。
