電磁導閥與主閥的組合在介紹主閥的工作原理時已經敘述過了，這里僅敘述獨立恒壓導閥與主閥組合的工作原理。

1. ZZHA-3型恒壓閥與氣用常閉型主閥組成氣用常閉型恒壓主閥

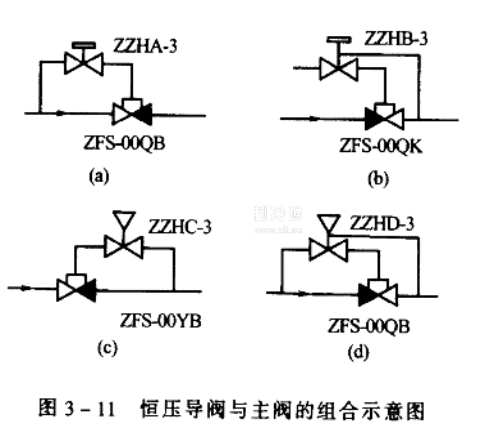

組裝方式見圖3-11 (a)所示。當主閥進口壓力升高，ZZHA-3成比例開大，主閥也成比例開大;主閥進口壓力降低，ZZHA-3成比例關小，主閥也成比例關小。所以，它可以控制主閥進口壓力恒定在一定范圍。當用于蒸發器回氣壓力控制時，可使蒸發壓力恒定在一定范圍內。

2. ZZHB-3型恒壓閥與氣用常開型主閥組成氣用常開型恒壓主閥

組裝方式見圖3-11 (b)所示。當主閥出口壓力升高, ZZHB-3成比例開大，主閥隨之成比例關小;主閥出口壓力降低，ZZHB-3成比例關小，主閥則成比例開大。所以，這種組合方式可控制主閥的出口壓力恒定在一定范圍內。應用于壓縮機的吸氣管控制時，可防止機器吸氣過載。

3. ZZHC-3型恒壓閥與液用常閉型主閥組成液用常閉型恒壓主閥

組裝方式見圖3-1(c)所示。當主閥出口壓力升高，ZZHC-3成比例關小，主閥隨之也成比例關小;當主閥出口壓力降低，ZZHC-3成比例開大，主閥也隨之成比例開大。所以，這種組合方式可控制主閥出口壓力恒定在一定范圍內?？捎糜诩訅汗┮合到y(tǒng)的恒壓供液。

4. ZZHD-3型恒壓閥與氣用常閉型主閥組成氣用常閉型恒壓主閥

組裝方式見圖3-11 (d)所示。當主閥出口壓力升高時，ZZHD-3成比例關小，主閥也成比例關小;當主閥出口壓力升高時，ZZHD-3成比例開大，主閥也隨之成比例開大。所以，這種組合方式可控制主閥出口壓力在一定范圍內恒定。可用于熱氨融霜恒壓控制和防止壓縮機吸氣過載控制等。
