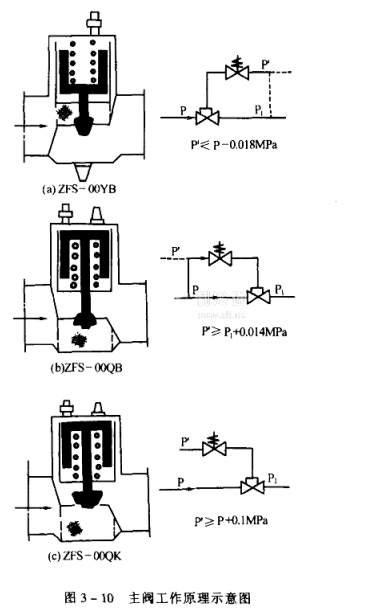

主閥的工作原理隨閥的不同類型而異。圖3-10是它們的結構原理及組裝示意圖。

1.液用常閉型主閥(ZFS-00YB )的工作原理

這是一種常閉型閥門，它的導壓管必須接至主閥的出口端或比主閥進口壓力低18KPa的地方，主閥才能正常工作。當ZCL-3電磁導閥關閉，導壓管接通時，活塞上腔降壓，活塞在壓差作用下浮起，帶動閥芯上升，主閥開啟;當ZCL-3電磁閥開啟，導壓管不通時，活塞上下腔由平衡孔均壓，活塞靠彈簧力和自重下落，主閥關閉。簡言之，其工作原理為“降壓開啟”。

2.氣用常閉型主閥(ZFS-00QB )的工作原理

這是一種常閉型主閥，它的導壓管必須接在主閥人口處管道上或接在比主閥出口壓力高14KPa的地方。當ZCL-3電磁導閥開啟，導壓管接通時，活塞上腔加壓，將活塞壓下，主閥開啟;當ZCL-3電磁導閥關閉，導壓管不通時，活塞上下腔由平衡孔均壓，彈簧力將活塞頂起，主閥關閉。簡言之，其工作原理為“加壓開啟”。

3.氣用常開型主閥(ZFS-00QK )的工作原理

這是一種常開型主閥，它的導壓管必須接在較主閥進口壓力高0.1MPa的地方。當ZCL-3電磁閥開啟，導壓管接通時，活塞上腔加壓，將活塞壓下，主閥關閉;當ZC L-3電磁導閥關閉，導壓管不通時，活塞上下均壓，彈簧力推活塞上行，主閥開啟。簡言之，其工作原理為“加壓關閉”。
