圍繞著空調鍋爐的本體，概括起來包含三個環路:給水和蒸汽(或熱水)環路、燃料供應環路、供送空氣及排放煙氣環路。

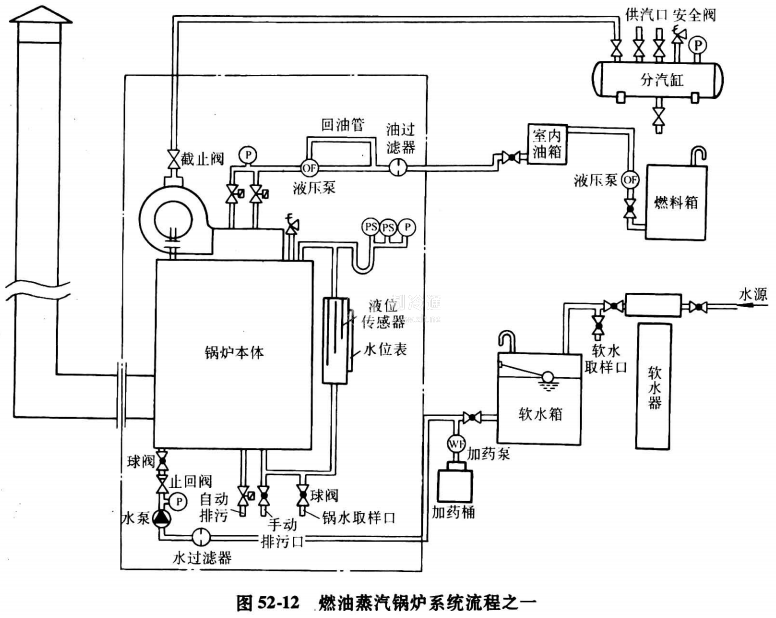

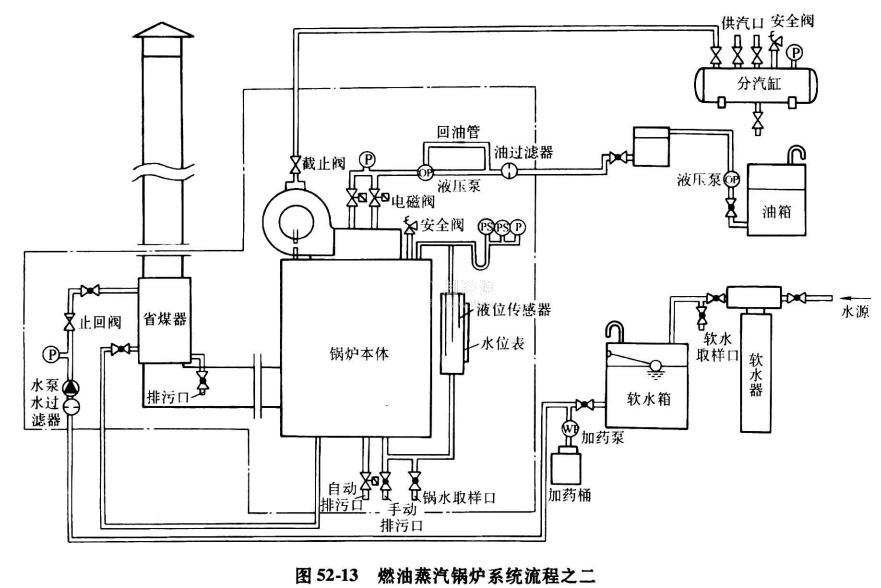

圖52-12和圖52-13所示為典型的燃油和燃?xì)庹羝仩t的系統流程圖。

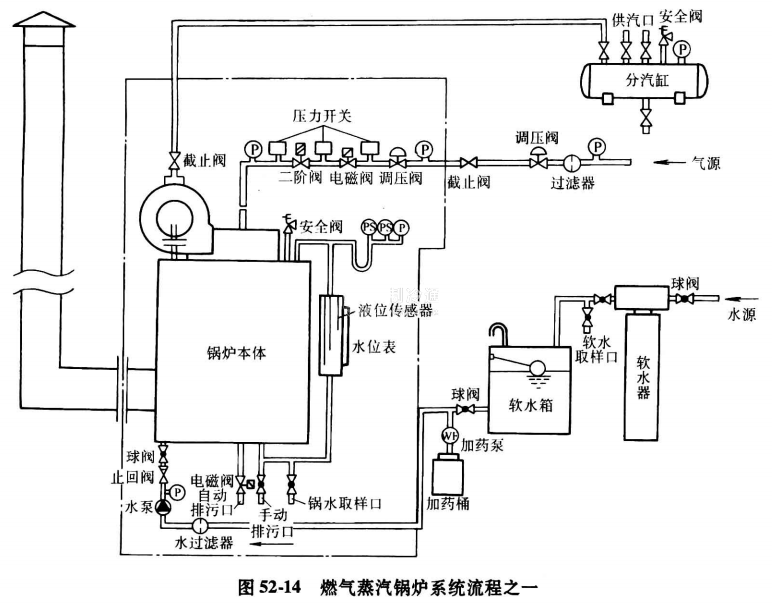

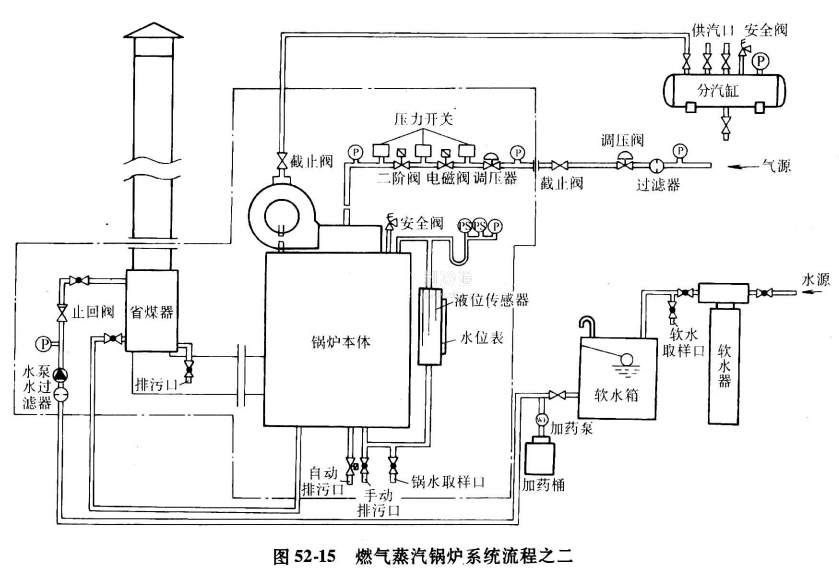

圖52-14和圖52-15所示為容量稍大一些的鍋爐系統。

在這些系統中，由于鍋爐容量較大，從技術經濟上有可能、也有必要適當提高裝備水平，以求提高熱效率。因此在系統中增設了省油器。
