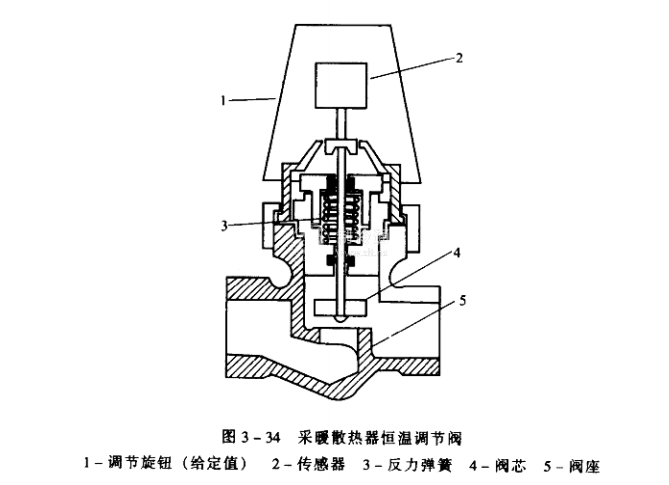

這是應用在采暖散熱器上的，集傳感器、控制器與調節閥為一體的控制裝置，也稱恒溫控制閥。它安裝在每臺散熱器的進水管上，聲材戶根據對室溫的要求，可設定室溫。圖3-34為原理圖，傳感器2為一彈性元件體，其內充有少量液體。當室溫上升時，部分液體蒸發變成蒸汽，它產生向下的形變力，通過傳動機構，克服彈簧3的反力使閥芯向下運動，關小閥門，減少流入散熱器的水量。當室溫降低時，其作用相反，部分蒸汽凝結為液體，傳感器向下的壓力降低，彈簧反力使閥芯向上運動，使閥門開大，增加流經散熱器的水量，恢復室溫。如此.當室內獲得“免費熱”(如陽光照射、室內熱源—炊事、照明、電器及居民等散熱)而使室溫升高時，恒溫閥及時減少流經散熱器的水量，不僅保持室內舒適感，又可節能。

調節旋鈕1旋動時，通過機械裝置改變反力彈簧3的預緊力，進而改變調節器的溫度給定值，給定值在調節器外殼上有指示。

恒溫閥按其工作原理屬自力式比例控制器，即根據室溫與給定值之差，比例地、平穩地打開或關閉閥門。使閥門從全開到全關位置時，室溫變化范圍稱為恒溫閥比例范圍。通常比例范圍為0.5~2.0℃。

實際工程使用表明，如果采暖系統安裝了散熱器恒溫閥，則可節能20%~30%左右。
