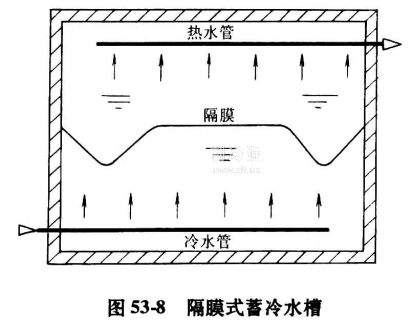

隔膜式蓄冷水槽 其結構如圖53-8所示，采用了一塊彈性薄膜，把熱水和冷水完全分隔開。當蓄冷和釋冷時，隔膜便隨著水流產生向上或向下的移動，從而相應地改變冷水和熱水的容量。雖然隔膜可以完全避免混合損失，但卻不能消除冷熱水之間的傳熱損失。隔膜式蓄冷水槽的蓄冷特性可靠，但造價較高，維護工作量大。

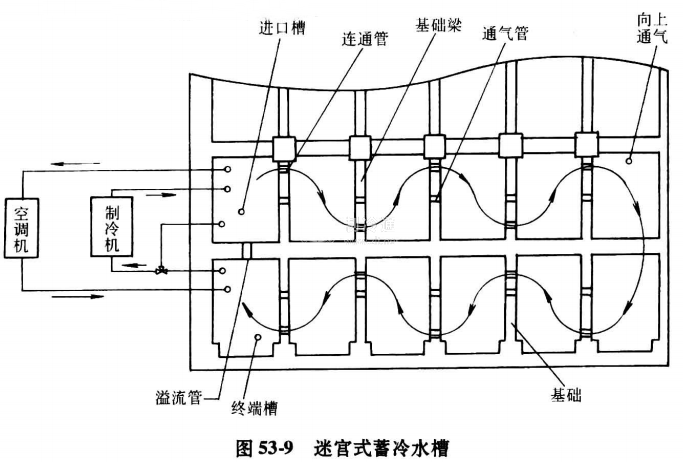

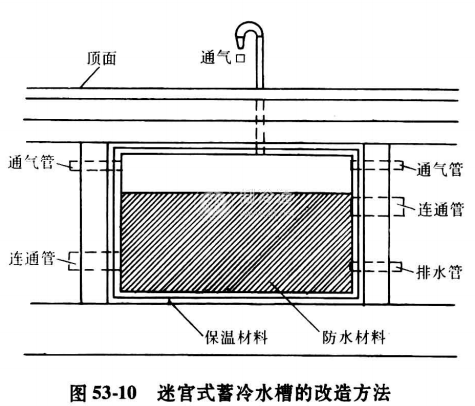

迷宮式蓄冷水槽 如圖53-9所示的迷宮式蓄冷水槽，一般都是利用建筑物的地下箱形基礎，通過適當?shù)母脑旖ǔ?/span>(見圖53-10)。

其原理是將熱水或冷水依次流通各個小間，使水流保持單一方向，減少冷水與熱水的混合。

溢流式蓄冷水槽 典型的溢流式蓄冷水槽示于圖53-11。為了形成良好的溫度分層效應，利用一些垂直的隔板，把一個大的水槽分隔成若干個小間，并安排水流，使之在蓄冷時從一個小室的底部進入，從頂部溢流進入下一個小間。待到釋冷時，水流方向相反。
