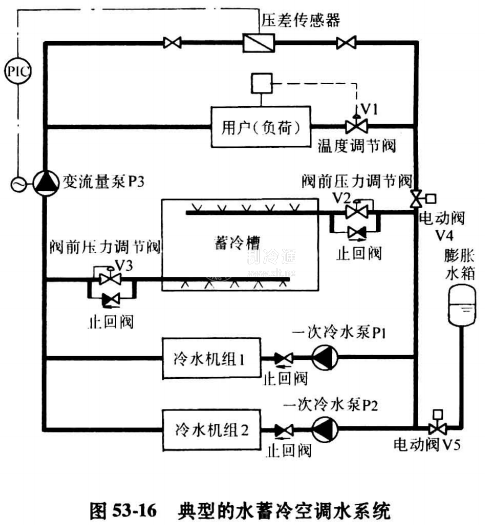

在采用直接連接方式把一個開式蓄冷水箱接入閉式水系統的情況下，便必須如圖53-16所示，在閉式系統與開式水槽連接的管道上，加裝閥前壓力自動調節閥V2和V3，以及相應的單向閥和電動閥。

閥前壓力自動調節閥的功能如下:①自始至終保持閥前壓力不低于某一限位，以防停泵后閥前壓力降低到下限位以下，導致系統的排空;②當二次變速泵運行與一次泵的流量不一致時，可雙向連續調節進出水槽的水量。電動閥V4和V5的作用在于工況的切換，也即確保系統制式—開式和閉式之間的變換。當整個系統(包括蓄冷水槽和用戶側設備)正常運行時，電動閥V4和V5打開，膨脹水箱施行其系統自動定壓和水體的漲縮補償功能;當系統停止向用戶供冷而只需機房?jī)?nèi)系統和設備進行制冷和蓄冷，按開式模式運行時，電動閥V4和V5關閉，從水力上隔斷用戶系統和設備及膨脹水箱。

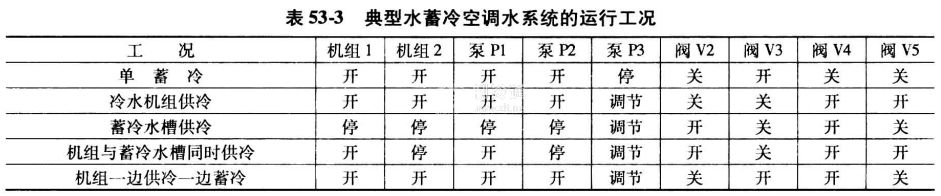

按照如圖53-16所示的典型水蓄冷空調水系統接管，可實現如表53-3所列的各種運行工況。
