在舒適性空調系統中,當室外新風溫度變化時,應能自動地改變室內溫度調節器的給定值,從而達到舒適、節能的目的。這種系統實質上是一種隨動調節系統。

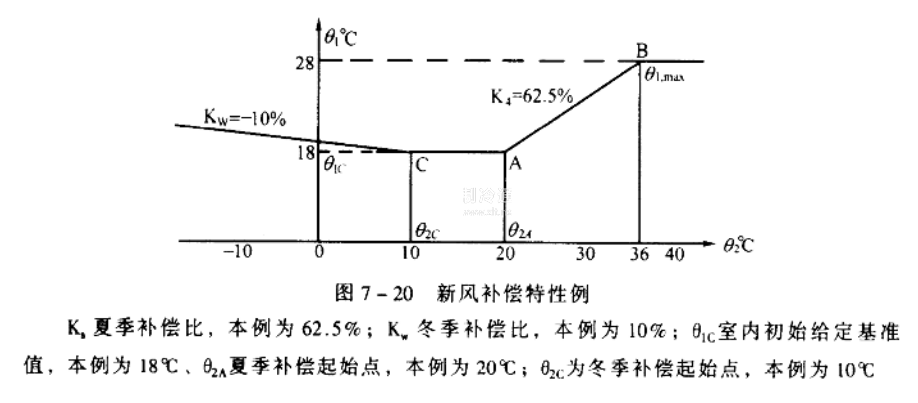

冬季,隨著室外新風溫度的降低,適當提高系統的送風溫度,用以補償由于冷幅射而增大的熱量損失;夏季,隨著室外氣溫的升高,適當提高空調房間內的溫度標準,以消除由于室內外溫差較大而造成的不舒服感覺。新風補償?shù)奶匦匀鐖D7-20所示。

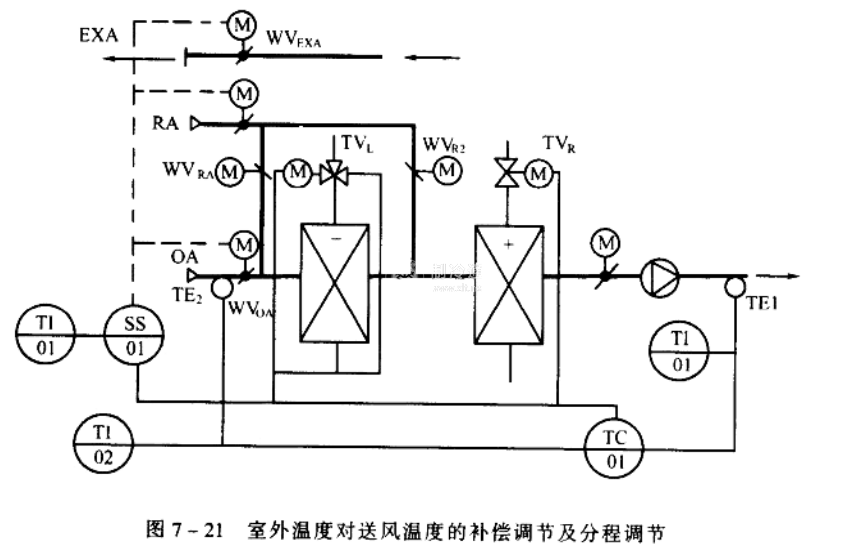

新風溫度的補償自控原理見圖7-21。送風溫度傳感器TE?、新風溫度傳感器TE?將送風和新風溫度信號送到TC01連續式補償調節器,用室外氣溫對送風溫度進行補償。
冬季工況時,補償調節器控制加熱器雙通電動閥的開度,室溫給定值隨著室外溫度的下降而上升;夏季工況時,補償調節器控制表面式空氣冷卻器冷媒水入口處的分流三通電動調節閥。隨著室外溫度的升高,室內溫度給定值按夏季補償比上升,直到達到最高補償極限為止。過渡季節,因補償單元的輸出為零,室溫的給定值恒定。由于是過渡季節,可以最大限度地利用室外新風,使新風閥門開到全開位置。
