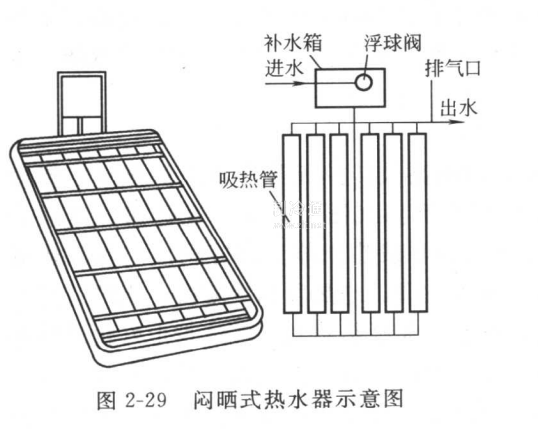

悶曬式熱水裝置可以傾斜放置，水在集熱器中不發生流動，悶在其中受熱升溫，故稱為悶曬式?，F(xiàn)以日本生產的一種悶曬式熱水器為例，介紹其主要結構。如圖2-29所示。
熱水器由6根黑色聚乙烯塑料粗管組成，兩頭分別與上、下集熱管相連接，進水由補水箱的浮球閥補充冷水。粗管的外徑為15cm，長180cm，壁厚為2mm，采光面積約為1. 9㎡，容水量為210~220kg。熱水器上端有一個排氣管，充水時容器內氣體可以從排氣管排出。熱水器的外形尺寸為2m× 1. lm×0. 2m,外殼用薄鐵板制成，透明蓋板采用0. 6mm厚的透明塑料。側壁及底部用1cm厚的苯板保溫。內表面貼一層鋁箔，用來反射太陽輻射，以便充分利用太陽能。除了使用塑料管外，還可以用金屬管、玻璃管制成。管外涂以黑漆。蓋板用玻璃或透明塑料均可。管的形狀可以是圓的，也可以是波紋形的。使用時，只要將管中灌滿水，一般的日照條件下，暴曬一天水溫可以達到45℃以上。但是由于悶曬式熱水器保溫性能較差，通常應用于天氣較暖的月份和氣候較溫和的地區?？傮w上講，這種熱水器經濟實用，在農村有比較廣闊的市場。
