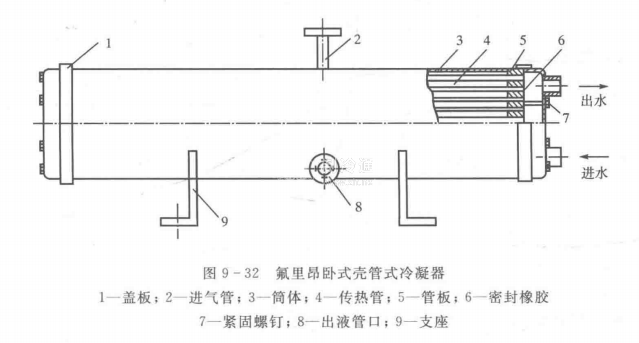

臥式殼管式冷凝器適用于大、中、小型氨和氟里昂制冷裝置。圖9-32所示為氟里昂用臥式殼管式冷凝器，和立式殼管式冷凝器類似，也是由筒體、管板、傳熱管等組成：由于是水平安置，故在筒體兩端設有端蓋，端蓋與管板之間用橡皮墊密封。端蓋頂部有放氣旋塞，以便供水時排除其中的空氣。下部有放水旋塞，當冷凝器冬季停用時，用以排除其中的積水以免管子凍裂。

制冷劑蒸氣由冷凝器頂部進人，在管子外表面上冷凝成液體，然后從殼體底部（或側面）的出液管排出。冷卻水在水泵的作用下由端蓋下部進人，在端蓋內部隔板的配合下，在傳熱管內多次往返流動，最后由端蓋上部流出。這樣可保證在運行中冷凝器管內始終被水充滿。端蓋內隔板應互相配合，使冷卻水往返流動。冷卻水每向一端流動一次稱為一個流程，一般做成偶數流程，使冷卻水進、出口安裝在同一端蓋上。

氨臥式殼管式冷凝器內傳熱管采用                                               32mm×3mm或25mm×2.5mm的無縫鋼管，為強化傳熱，可采用表面繞金屬絲的翅片管。據實驗報導，它比光管的表面?zhèn)鳠嵯禂?shù)可提高60%~

100%。氟里昂臥式殼管式冷凝器內傳熱管多采用銅管，且大多數采用滾壓肋片管，以強化傳熱。

由于氨與潤滑油互不溶解，且氨液的密度比油小，故氨用冷凝器在底部設有集油包，集存的潤滑油由集油包上的放油管引出。氟里昂與潤滑油互溶，油可隨氟里昂一起循環，而且液體氟里昂的密度比油大，故氟里昂用冷凝器底部不設集油包。另外，在臥式殼管式冷凝器筒體的上部設有平衡管、安全閥、壓力表、放空氣管等接頭。

正常運轉時，冷凝下來的液體流入儲液器，冷凝器筒體下部存有少量的冷凝液，對于小型制冷機，為簡化系統起見，不另設儲液器，而是在冷凝的下部少設幾排傳熱管，將下部空間當作儲液器使用。

臥式殼管式冷凝器的優點是：①由于水側可做成多流程，故管內水速較高，傳熱系數較大，因而冷卻水循環量少，并且有可能獲得過冷液體；②結構緊湊，占地面積小。缺點是：①冷卻水流動阻力較大，因而水泵功耗較大；②清洗水垢比較麻煩，故對水質要求較高。
