螺桿式冷水機組的制冷系統以下以特靈公司生的RTHC型螺桿式冷水機組為例進行介紹。

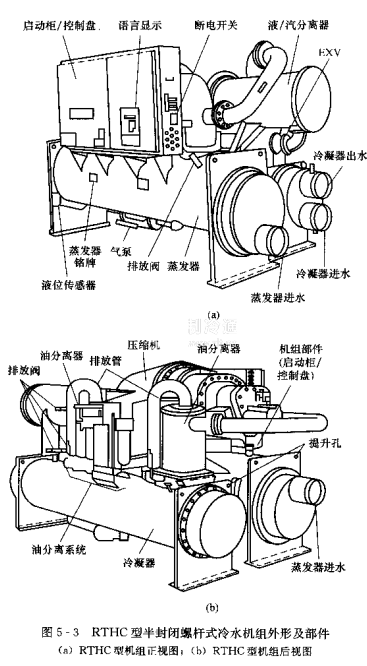

RTHC型螺桿式冷水機組的制冷系統流程與圖5-2相似，該耀冷水機組的外形及部件見圖5-3。

該型冷水機組的主要設備特點如下：

（1）特靈R系列半封閉縮機包含電動機、轉子和軸承箱。電動機采用雙極密封鼠籠式感應電動機直接驅動飛縮機轉子。從蒸發器吸入的制冷劑蒸氣進入電動機箱末端對電動機進行冷卻。氣體通過電動機，冷卻電動機，進人轉子部分，然后進行壓編并直接排向排氣口。轉子和壓縮機殼體之間沒有實體接觸。油噴射入壓縮機轉子底部，附在轉子和壓縮機殼體內壁上，雖然有潤滑轉子作用，但其主要功能是密封轉子和壓縮機殼體之間的間隙，從而防止高壓和低壓腔之間的泄漏，提高壓縮機效率。

（2）蒸發器。蒸發器是臥式殼管滿液式燕發器，制冷劑在殼側山分配器分配到蒸發器管束中的管道上氣化，冷凍水在帶強化表面的銅管內經多管程流動被降溫。

（3）冷凝器。冷凝器采用臥式殼管式冷凝器，山擋液板將制冷劑均勻分配，通過在殼管內的管束，在殼外側冷凝，而水在管內流動。冷凝器后部設有過冷器，使制冷劑液體得到過冷，提高制冷效率。

（4）電子膨脹閥。機組采用電了膨脹閥控制流向裝發器冷媒分配器的液體冷媒的流量，當蒸發器的液位很低，留存了一…些液態冷媒和累積的潤滑油時，液位測量設備對此液位監測并向UCP2控制箱提供反饋信息，后者根據冷凍水的回水溫度指令電子膨脹閥重設。當液位升高時膨脹閥關小，液位降低時膨張閥開大，使液位保持穩定。
