模塊化冷水機組的主體結構及控制

1.主要結構模塊化冷水機組是一組并列的模塊單元系統，每個單元系統結構相同，性能一致，其中包括了制冷壓縮機，一般為全封閉或半封閉的活塞式、渦旋式或螺桿式壓縮機，以渦旋式居多。冷凝器和蒸發器大多采用不銹鋼的板式換熱器，表面軒焊成不可拆結構，密封性能好，承壓能力高。壓力降為38~56kPa。傳熱系數為殼管式換熱器的3倍。尺寸比同等能力的殼管式換熱器小2/3，重量減輕1/3.節流機構一般采用熱力膨脹閥。

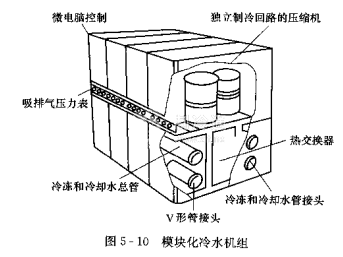

水冷冷凝式模塊化機組的主體結構如圖5-10所示。機組共分為完全相同的4段模塊，兒乎沒有間隙地組裝在一起。每個模塊的憐凍水和冷卻水進出口均通過總管連接在一起，因而雖然機組包括了四個模塊，但其水管接口數量卻和普通冷水機組樣多。

采用全封閉渦旋壓縮機的模塊化冷水機組一般以1一2臺壓縮機組成一個單元，最多可組合12個單元共24臺壓縮機，其制冷量范固從50~

792kW。一般6臺及6臺以下機組組

合時，進出水管可采用異程式連接，6臺以上機組宜采用同程式連接，以免蒸發器和冷凝器水流量不均勻?qū)е虏糠謾C(jī)組效率降低。

2.控制模塊化機組的控制自動化程度通常較高，采用了計算機控制系統，具有多種控制功能和保護功能，除壓縮機過熱、過載、高低壓保護外，一般采用計算機控制各單元的運行，定期輪換啟動壓縮機。計算機連續監視進人和流出的冷凍水溫度，根據濕度對時間的平均變化率確定壓縮機投人的比例，實現對溫度的桔確控制。機組可自動記錄和診斷故障，并記錄故障發生的時間與1況。機組配有液晶顯示屏，所有操作和信息的存取可通過面板進行。
