二、空調制冷機房設計實例某城市賓館建筑面積58000m2，空調逐時計算冷負荷為6550kW。賓館有客房、辦公室、餐廳、多功能廳、會議室等各種功能區域，因此需考慮同時使用系數。以下為空調制冷機房設計的主要步驟和內容。

（一）設備選型

1.冷源選擇考慮到建筑面積較大，通過對不同功能各空調區城運行時間分析，同時使用系數取0.9，則設計冷負荷約為5900kW。由于制冷量較大，宜采用效率較高的離心式冷水機組。

同時考慮到離心式冷水機組在部分負荷時調節性能不夠理想，一般配備一臺冷量較小的螺桿式冷水機組。故選用2臺離心式冷水機組和1臺螺桿式冷水機組，不設備用機組。

2.冷凍水泵和凈卻水慕選型冷凍水供問水溫采用7℃/12℃，拎卻水采用32℃/37℃。

根據供回水溫差，可以計算出相應的冷凍水和冷卻水流量，并乘以1.O5富裕系數作為水泵選擇依據（也可根據冷水機組設備參數直接查?。?。根據對冷凍水和冷卻水系統的水力計算，得出水系統阻力。由于廠家樣本參數與設計參數的偏差，選型后水泵流量有的比設計流量偏人。

冷凍水泵和冷卻水泵與冷水機組·一對應設置，并對每一型號水泵設置一臺備用泵。水泵采用占地面積較小的立式離心泵。

3.冷卻塔選型室外氣象資料為復季濕球溫度28.2℃。根據廠家樣本選擇2臺500t/h、1.臺250t/h冷卻塔，與冷水機組冷卻水流量相對應。

4.分集水器分集水器根據不同空調區域的冷凍水十管管徑和流量來進行選擇，具體選擇過程略。

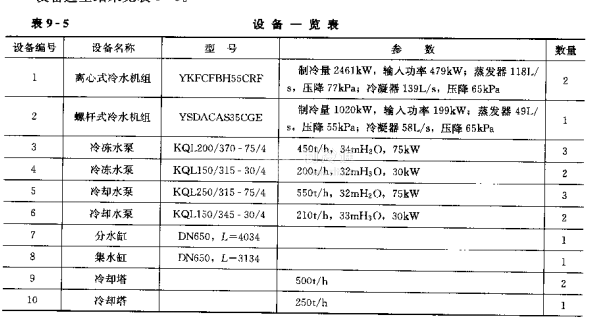

設備選型結果見表9-5。

（二）確定制冷流程制冷流程的確定應考慮設備在機房布置時的條件和操作便利等因素。

（三）制冷機房布置制冷機房位于建筑物裙房底層，A一C軸與4一7軸所圍區域。冷卻塔可布置在裙房頂

+13.00平臺上。考慮到管道布置便利和控制方便等因素，離心式冷水機組與螺桿式冷水機組之間的冷凍水泵系統采用先串聯后并聯的做法，冷卻水泵系統為并聯系統。

（四）設計成果具體設計圖紙見附錄1。

設計與施工說明如下：

1.設計說明

（1）賓館建筑面積58000m2，空調設計冷負荷為5900kW，選用2臺離心式冷水機組和1臺螺桿式冷水機組。

（2）冷凍水泵和冷卻水泵與冷水機組一一對應，并對不同型號各有一臺備用。

（3）制冷機房位于建筑物裙房底層，冷卻塔可布置在裙房頂+13.00平臺上。

2.施工說明

（1）管道選材及安裝要求。空調冷凍水管、冷卻水管小于DN100的采用加厚鍍鋅鋼管

（GB3092一1993），絲扣連接；DN100≤管徑≤DN250的采用無縫鋼管（GB8163一1987），焊接；≥DN300的采用螺旋縫埋弧焊鋼管（SY5037一1983），焊接。

（2）支吊架。水管支吊架必須設在保溫層外部，墊以木塊以防冷橋產生，水管支吊架的最大間距應符合有關規范要求，具體制作方法詳見國標88R420。

（3）閥門及配件。閥門承壓均采用1.6MPa。除圖中已有說明的外，其余小于

DN100mm的均采用閘閥，大于等于DNI00mm的采用帶鎖位蝶閥。設備水管進出口均采用軟管連結，以消除和吸收振動降低噪聲。

水系統中的最低點應配置DN25泄水管及切斷閥。在最高點及管線下彎處設DN20自動排氣閥，閥前設DN20柱塞閥一個。

與水泵及機組連接的進出水管上必須設置減振接頭，接頭選型為KXT型橡膠可曲撓接頭。

（4）管道防腐、試壓與沖洗。無縫鋼管均采用二次鍍鋅。鍍鋅鋼管對鍍鋅表面缺損處刷二遍防銹漆。冷凍水系統綜合試壓為1.0MPa。冷卻水綜合試壓0.8MPa。冷凍水、冷卻水管道系統進行水壓試驗，5mi內壓力不下降且無滲漏為合格?？照{(diào)冷凝水管進行充水試驗，不滲不瀰為合格。各種管道在未安裝電動閥、除污器及儀表之前要進行沖洗，沖出管道中的污物，以在最低點放出的水清凈為合格。沖洗前應先拆掉過濾網，待各管路沖洗干凈后再裝上。管路沖洗時不得經過所有設備。

（5）管道保溫。冷凍水管及閥門均做保溫。保溫材料采用鋁箔玻璃棉管殼。小于等于DN】50的管道保溫厚度采用40mm厚。大于DN150的管道采用50mm厚。

（6）其他。在冷水機組、熱水器、熱泵機組、水泵、分水器、集水器的管道出入口處均用紅色箭頭指明水流方向。
