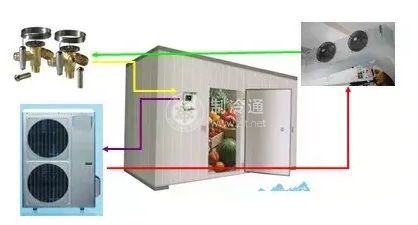

用正投影法繪制的設備布置圖和管道安裝圖，雖然能準確反映設備、管道的實際形狀和相對位置，但只通過幾個基礎視圖，往往不易看懂。所以，在施工圖設計階段，除了繪制平、剖面圖外，還需要繪制制冷系統的透視圖，借以呈現制冷裝置的立體感，這對于不太熟悉制冷裝置的安裝人員更為重要。

透視圖一般采用正等軸測圖繪制，為了制圖方便，采用簡化變形系數法，即使用不縮畫的等軸測投影。

透視圖是屬于一種給看圖者增加立體感的輔助用圖，所以不一定要求要準確地反映出制冷裝置的實際尺寸和比例，若遇到幾個設備前后緊靠時，可適當拉開距離，以便能更清晰地表現后面的設備。對于有些擋住設備和閥件的管道，可采用斷開法，但要在斷開處注上呼應號。

透視圖的深度要求與管道安裝圖相同。
