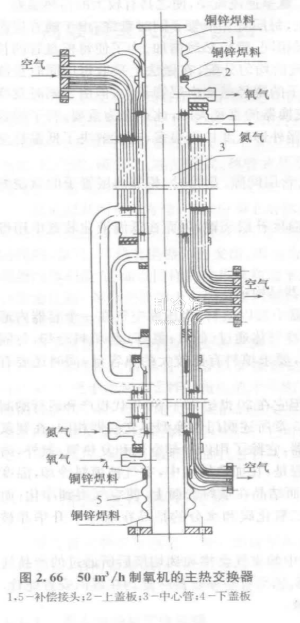

繞管式熱交換器此類熱交換器的結構可以圖2.66所示的50m/h制氧裝置上的主熱交換器為例，它用于高壓空氣和氧、氨之間的熱交換。整個設備分上、下兩段（即第一熱交換器和第二熱交換器），

全量空氣經第一熱交換器的盤管管內冷卻后，一部分抽出送至膨脹機，另一部分繼續進入第二熱交換器的盤管內冷卻到所需溫度，空氣和氧、氮呈逆流流動，使之具有較大的傳熱溫差。

它的管子是分層地以螺旋狀盤繞在中心管上，每層有幾根管子同時盤繞。由于隨著層次的由里向外，盤繞的螺徑不斷增大，若圈數與內層相同，管長必然增加。為了使每根盤管的長度基本相同，氣流流過的阻力相同，從而保證氣流的均勻分配，在做法上采取每層同時盤繞的管子數目也由里向外增加的方法。亦即外層管子的螺徑雖比內層管子大，但由于同時盤繞的管子數目增加，使每根盤管的圈數減小。當熱交換器的直徑大時，此點尤為重要。管子的這種盤繞方法，使每根管子的實際長度要比熱交換器外形長度長得很多，這就解決了低溫熱交換器中要求通道很長的問題。

每層盤管之間以墊條隔開，借墊條厚度決定管層間隙。盤管時，相鄰兩層管子的盤繞方向相反，以使盤繞緊密并能增加氣流的擾動。

這種熱交換器的優點是緊湊，也不需另外的溫度補償裝置，因而在低溫液化裝置中用得較多。
