活塞式制冷壓縮機的性能表和性能曲線

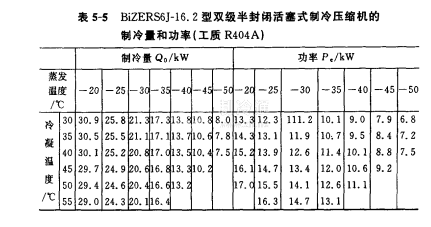

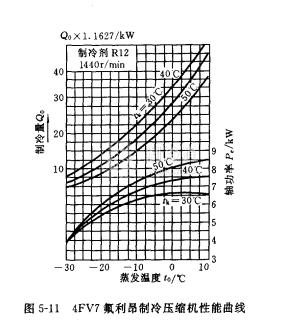

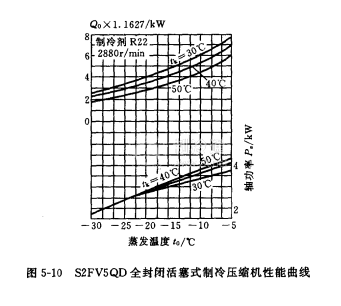

同一臺壓縮機，其使用工況（即蒸發溫度to、冷凝溫度tk、吸氣溫度t，和過冷溫度t，不同）和采用的制冷劑不同，其制冷量和功耗也不相同。一般制造商將所生產的壓縮機在所使用的制冷劑情況下，將其制冷量Q。和功率P.隨tk、t。的變化而變化的關系繪成曲線，稱為壓縮機的性能曲線，供用戶查閱，如圖5-10、圖5-11所示。有時也將上述關系制成表，如表55所示，用戶選用壓縮機時應以這些圖或表的數據為依據。
