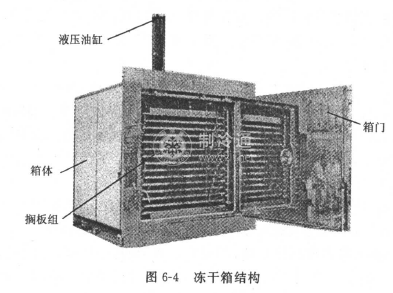

凍干箱也稱干燥箱、凍干室、干燥艙,是放置被凍干制品的真空密閉容器,它主要由箱體、箱門、擱板組、壓塞機構和一些接管、接頭所組成(圖6-4)。
結構箱體與箱門組成一真空密閉容器,按其截面形狀分為方形和圓筒形。方形箱體箱內空間利用率高,體積較小,占地面積小,便于凍干機的整體布置,結構緊湊,而圓簡形箱體受力情況好,受載能力強,可節省金屬材料,所以大型食品凍干機多用圓簡形,而中、小型醫藥凍干機多為方形。
由于箱門處于無菌室內,而箱體外側處于普通的機房?jī)?nèi),為方便觀察箱內的凍干情況,在箱體、箱門上均裝有帶照明的視鏡。箱體上還設有真空測量接管,無菌空氣進管,清洗水進、出水管,滅菌蒸氣進管,水環泵抽氣管,箱體、箱門冷卻水進、出水管,泄水管,測量電路引線座,載熱介質進、出口接管,液壓活塞桿進口和水蒸氣通往冷阱的接管等。
