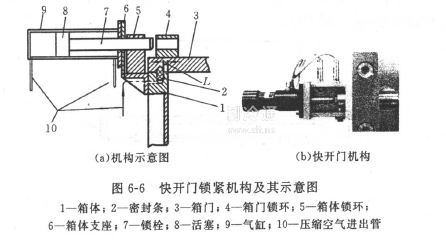

氣動插銷式快開門鎖緊機構圖6-6所示的是氣動插銷式快開門鎖緊機構的一種，圖所示的為機構示意圖，圖所示的為快開門機構，關門時先將門貼在箱口上略作壓緊，而后抽真空，使密封條產生必要的變形，當變形達到要求后，用壓縮空氣推動活塞，將銷栓穿入箱體鎖環5和箱門鎖環4.這樣門被鎖緊，在一個凍干箱上，按照箱口的大小，將這種鎖栓沿箱口周邊安裝多個。

現在氣動插銷式快開門鎖緊機構有兩種安裝方式，一種是將氣缸安裝在箱門上，呈輻射狀分布在箱門邊上；另一種是將氣缸安裝在箱體的箱口邊緣，亦成輻射狀。前者氣缸在無菌室內，給無菌室滅菌帶來麻煩。后者氣缸可安放在無菌室外，不會給無菌室?guī)?lái)污染。
