凍干含有酒精等不能在冷阱中凝固的溶劑的制品時，溶劑會在冷阱的冰表面上冷凝成液滴落至冷阱簡體底部，受簡體加熱后，又重新蒸發，在冷阱中反復循環。由于溶劑聚集在冷阱中具有相應溫度下的飽和蒸氣壓，其氣相分子會被抽人真空泵，從而造成真空性能的破壞，因此，在凍干此類產品的凍干機的冷阱中，應設置溶劑回收裝置。

溶劑回收裝置的型式多種多樣，其設計的基本思路如下。

①收集溶劑液滴的容器的溫度應低于冷阱中冰表面的溫度，這樣液態溶劑才不會被再次蒸發。

②要將收集溶劑液滴的容器置于水蒸氣流的末段，并將其與冷阱空間分開（僅留溶劑液體流人的通道），這樣，該處水蒸氣已很少，溶劑蒸氣濃度較高，收集效率高，且只有溶劑流入，很少有水蒸氣進人。否則，大量水蒸氣進入結冰，不僅會阻塞通道，還會使收集容器難以保持低溫。

③要定期將收集起來的溶劑排出。因?yàn)?，如果制品中溶劑蒸發完后，若已將溶劑排出，則冷阱中應無溶劑蒸氣存在。但若不將溶劑排出，冷阱中抽氣口處會有與溶液溫度相對應的溶劑飽和蒸氣存在，這些溶劑蒸氣被真空泵抽入后，會造成泵的真空性能的破壞。

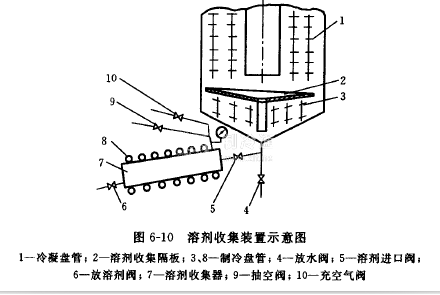

溶劑收集裝置可以設在冷阱筒體底部或其他便于收集溶劑的位置。圖6-10所示的為立式冷阱的一種溶劑收集裝置的示意圖。

圖中：1為冷阱的冷凝盤管；2為溶劑收集隔板：3和8均為制冷盤管，其冷量可以從冷阱盤管中分兩個支路而來，也可以由更低溫度的制冷機如復疊式制冷機提供：7為溶劑收集器：4為放水閥；5為溶劑進口閥，6為放溶劑閥：9為抽空閥；10為充空氣閥。從制品中蒸發或升華出來的溶劑蒸氣進人冷阱后，被冷凝盤管1冷凝成液體，落人隔板2內，再流入收集器7內，由于冷卻盤管8使7內溫度低于冷阱冰表面溫度，溶劑液體不會被蒸發。當溶劑收集滿后，關閉閥5，打開閥10放入空氣，而后打開閥6放出溶劑液體，

待溶劑放完后，關閉閥6、閥10，打開閥9抽真空，待真空測量符合要求后，關閉閥9，開啟閥5，又可繼續收集溶劑。
