中間取樣裝置為了測量?jī)龈蛇^(guò)程的某些參數(如含水量),以研究這些參數在凍干過程中的變化情況,或?yàn)楂@取原始數據制定凍于曲線,往往需要將正在凍干的制品從凍干箱中取出進行分析。許多凍干機供應商在實驗用凍干機、甚至生產用凍干機(可選擇訂貨)的箱門上,裝備有中間取樣裝置。

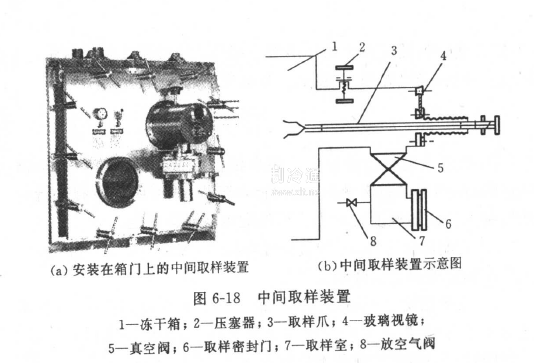

不同廣商提供的中間取樣裝置的形式各不相同,但其結構原理都差不多,圖6-18示出了一種中間取樣裝置及其結構示意圖,該裝置安裝在凍干箱的箱門上。
凍干時取樣密封門6關閉,需要取樣時,取樣爪3伸人凍干箱內夾取制品瓶,并拖至壓塞器2下面,用壓塞器將瓶塞壓緊,再拖至真空閥5上方松開,樣品掉人取樣室內,關緊真空閥5,打開放空氣閥8,待取樣室壓力達到大氣壓后,打開取樣密封門,可將樣品取出。而后關閉放空氣閥8和取樣密封門6,又可進行下一次取樣。
