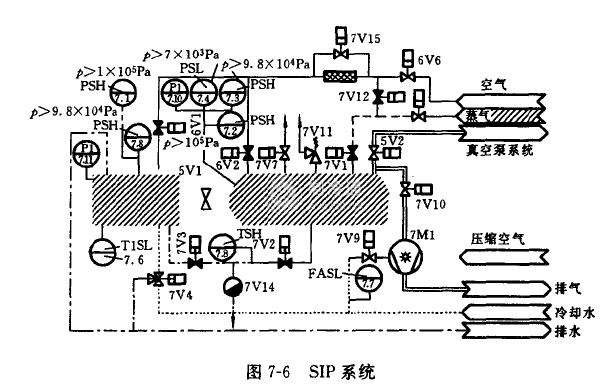

SIP系統如圖7-6所示，它是在凍干機原有設備的基礎上加一些管道、閥門、壓力控制器和溫度控制器等。圖中蒸氣系統是給冷阱、空氣過濾器和凍干箱輸送滅菌蒸氣的；7V14為疏水閥，防止排水時將蒸氣放出；箱體上的壓力傳感器控制箱內壓力必須小于大氣壓才能打開門鎖；行程開關控制門鎖到位才能打開進蒸氣閥；冷阱上有幾個壓力傳感器，在箱（冷阱）內壓力超過第一、第二設定值時關閉蒸氣閥發出報警信號，若壓力達到第三設定值則打開安全閥放氣泄壓并報警；箱底和箱內、冷阱內均有溫度測點以測量最冷點和其他測溫點的溫度；水環泵7M1用來在滅菌前和升溫中抽真空，滅菌后抽空冷卻和干燥箱體及冷阱；冷卻水系統在滅菌結束后給冷阱、凍干箱壁面降溫；放空氣系統用于滅菌后充空氣；旁通閥7V15用于保護空氣過濾器兩端壓差不超過允許值，以免損壞過濾器。
