空氣壓縮機站主要附屬設備的結構及使用情況介紹如下。

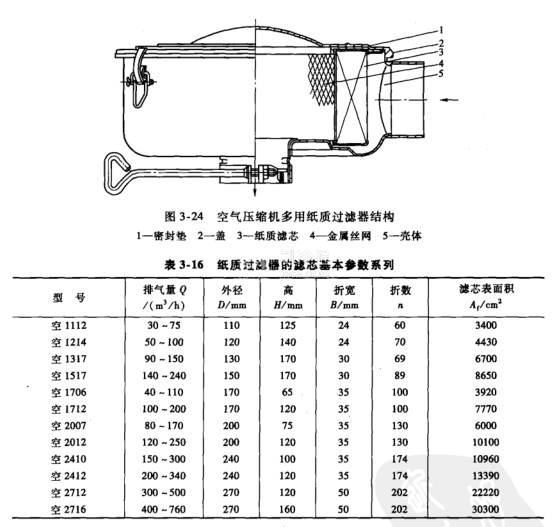

1，空氣過濾器空氣壓縮機普遍使用紙質過濾器和金屬過濾器。排氣量在12m3/mi如以下的空氣壓縮機多用紙質過濾器（圖3-24），且與內燃機的過濾器通用。紙質過濾器的濾芯基本參數系列如表3-16所示。

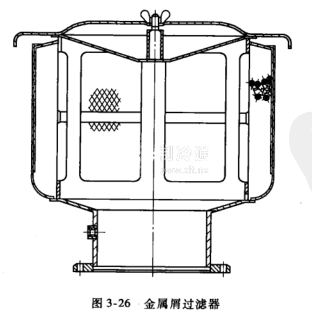

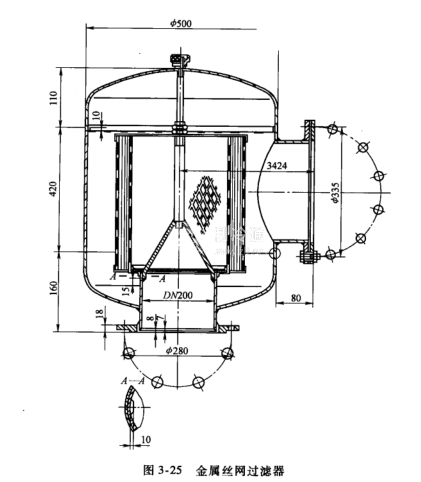

排氣量為的空氣壓縮機，用金屬絲網過濾器（圖3-25）或金鳳屑過濾器（圖3-26）。

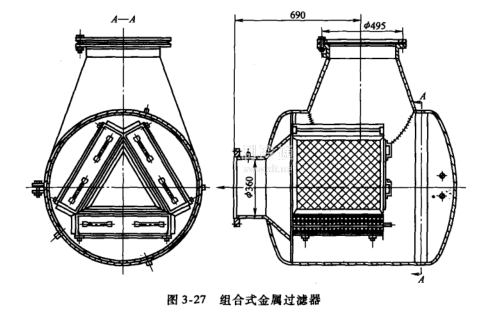

排氣量在以上的空氣壓縮機，用組合式金屬過濾器（圖3-27）。

為提高金屬過濾器的吸塵能力，可在金屬表面涂上一層N22全損耗系統用油，或在濾清器殼體下部盛有適度的全損耗系統用油（圖3-25），其目的是用來吸附空氣中的塵埃。

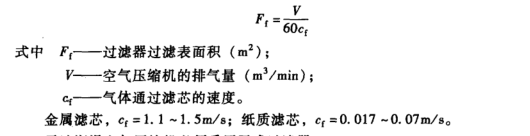

過濾器的過濾表面積可按下式計算

無油潤滑空氣壓縮機必須采用干式過濾器。
