透平壓縮機進風管道系統及設備的選擇如下。

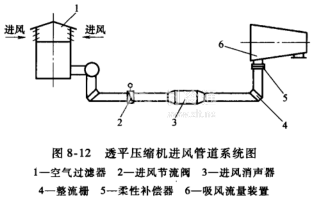

透平壓縮機常見的進風管道系統如圖8-12所示。

1）空氣過濾器。在標準狀態下，大氣中含塵約為5~20mg/m3，隨工廠的具體生產性質不同，塵粒分布亦不同。大氣中所含的粗糙礦物塵粒及各種氣體的混合物對透平壓縮機有下列危害：

①對于前幾級葉片（1一3級），粉塵附著于葉片表面，對葉片造成點狀腐

②對于后幾級葉片（3級以后），由于被壓縮氣體的溫度升高，粉塵難以附著于葉片表面，而是隨著氣流對葉片沖刷磨損，動葉片的尖端磨損最大可達1.5mm。

③由于上述原因，壓縮機的風量降低，喘振點壓力降低、效率降低。

透平壓縮機吸人空氣含塵標準為：離心壓縮機的入口含塵量（標準狀態下）為3~5mg/m3，粒徑<5μm；軸流壓縮機吸人口含塵量（標準狀態下）為0.6~1.5mg/m3，粒徑≤5μm。為了使壓縮機吸人氣體滿足此條件，壓縮機吸人管道上應設置空氣過濾器。

使用于透平壓縮機的空氣過濾器有卷簾式、布袋式、浸油式以及自潔式等形式

2）進風消聲器。透平壓縮機在運行期間產生的噪聲會沿著進風口傳出，除空氣過濾器采用了消聲式結構時可不設進風消聲器外，一般均需設置進風消聲器。

進風消聲器通常采用阻尼式消聲結構，其消聲性能要求為：在600~2000Hz之間的消聲量約25dB（A），阻損≤50Pao

3）整流柵。

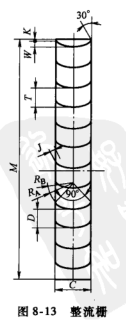

整流柵的結構如圖8-13所示。當吸風管道的彎曲半徑由于布置的原因難以滿足R≥Dw時，應在壓縮機入口彎管處設置整流柵，使壓縮機所吸人的氣流穩定，不影響壓縮機的吸入特性。

4）柔性補償器。壓縮機是高速旋轉的機械，必然要將機械振動傳遞給吸入風管道產生噪聲。為隔離壓縮機對吸風管道的機械振動，降低噪聲，同時補償壓縮機的熱膨脹位移，也利于壓縮機檢修時設備的對中調整，在壓縮機

與吸入風管道的連接處需設置柔性補償器。

柔性補償器的選擇要求：

①根據壓縮機設備，確定軸向及橫向位移值。

②采用柔性合成橡膠材料，其耐溫值以產生逆流時的風溫確定。

5）進風流量裝置。由于壓縮機吸入風管道的管徑大、線路短，難以滿足流量裝置對直管段的要求，對于大、中型壓縮機來說，就要求壓縮機設置進風流量裝置。進風流量裝置設置于壓縮機吸人口法蘭內部，由制造廠設置。

6）進風節流閥。進風節流閥用于電動壓縮機。電動壓縮機起動時，通過進風節流閥的調節，達到降低起動功率、減少起動設備的容量的目的。因此，進風節流閥僅在壓縮機起動時產生一定的阻力，而在壓縮機正常運行時，它的阻力應越小越好。

進風節流閥通常采用碟形閥，閥板上開幾個圓孔，通過調整開孔的數目或孔徑來達到節流阻力值。
