（1)工作原理

氣泵供液系統也叫加壓供液系統，該制冷系統屬?gòu)?qiáng)制氨液循環的超量供液系統，是以氣體的壓力能取代液泵的機械能，來實現向蒸發器供液的。

氣泵供液系統一般分為單罐間歇供液式，雙罐交替供液式和恒壓桶連續供液式。其中單罐式系統設備、元件較少，適合于小型冷庫制冷系統，雙罐式和恒壓桶式供液穩定，效果優于單罐式，但設備、元件較多，適于大、中型冷庫制冷系統。

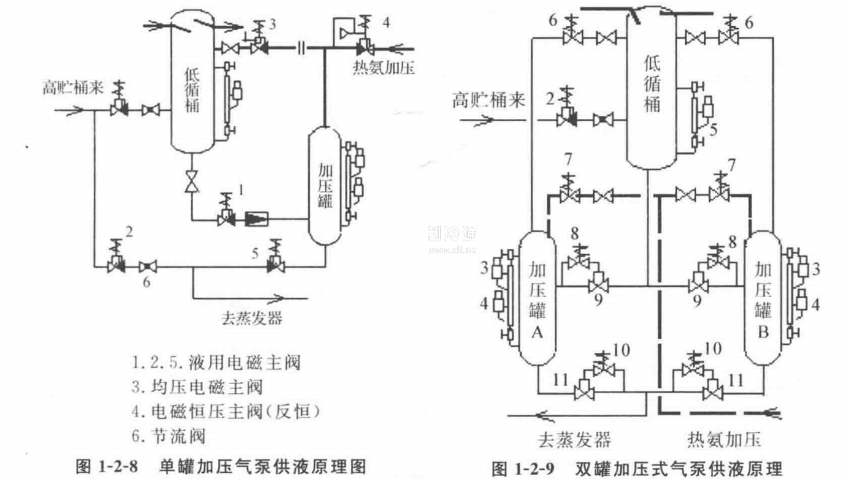

圖1-2-8是一單罐加壓供液系統原理圖，當加壓罐中氨液處于上限液位時，均壓電磁主閥3和補充供液電磁主閥1關閉，加壓電磁恒壓主閥4和液用電磁主閥5開啟。此時加壓罐中氨液逐漸減少，直到液位達下限液位時，加壓電磁恒壓主閥4和液用電磁主閥5關閉，均壓電磁主閥3和供液電磁主閥1開啟，此時加壓罐與低壓循環桶均壓，低壓循環桶內氨液靠位差作用流入加壓罐，與此同時高壓氨液通過補充供液電磁主閥2及相鄰的節流閥6直接膨脹向蒸發設備補充供液，系統按上述過程往復運行。

圖1-2-9是雙罐加壓式氣泵供液系統原理圖。

高壓液體經節流后進入汽液分離器，分離器內的液位由控制器⑤控制，供液主閥②用來恢復或停止向汽液分離器供液。

起液泵作用的兩只加壓罐A和B，與汽液分離器連通。當其中一只加壓罐處于下液位時，下限液位控制器④則指令其進液管的電磁閥⑧開啟，導通主閥⑨，同時指令平衡管電磁閥⑥開啟，讓汽液分離器內的低溫液體流入該加壓罐。當其液位達上限時，上限液位控制器③則指令排液電磁導閥①開啟，導通主閥①，并指令加壓電磁閥⑦開啟，高壓氣體進入加壓罐，將罐內液體強制送到各蒸發器去。

另一只加壓罐的工作程序完全一樣，但每一步驟正好與前者相差一個周期。即當A罐向蒸發器供液時，正是B罐充液之際，如此相互交替地向蒸發器連續供液。

（2）特點

這種供液方式的特點是不需要消耗動力，不泄漏制冷劑，投資費用省，在自控元件質量過關的前提下，只要增加一些加壓罐和自控元件，就可取代頻繁的人工調整操作，運行又平靜安全。
