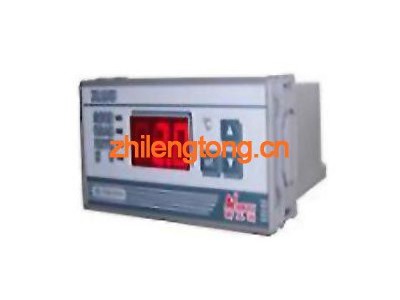

一、NA620（制冷/化霜控制）

主要功能及技術指標：
主要功能：
1.溫度控制：溫度顯示、溫度控制、壓縮機開機延時保護、溫控探頭異常告警、溫控探頭故障時可以按設定的開停比定期運行,可限定溫度設置范圍。
2.化霜控制：兩種化霜模式（電熱、熱氣），兩種化霜啟動模式（時間間隔、累計壓縮機運轉時間），兩種化霜結束模式（定時、溫度時間雙重控制）、化霜滴水、手動化霜、化霜探頭異常告警。
3.外部告警：有一路外部告警，可設置成常開、常開鎖定、常閉、常閉鎖定、或禁用。
4. 口令保護：可以對高級菜單設置口令，防止意外改變控制器參數。

主要技術指標：
1. 溫度顯示范圍： -50～150°C（顯示單位在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)
2.溫度設定范圍： -45～145°C（可自行限定范圍)
3. 電源電壓    ： 220V±10%或380V±10%， 參見產品后貼
4.使用環境    ： 溫度-20℃～50℃，濕度≤85%，無凝露。
5.輸出觸點容量： 3A/380VAC(純阻性負載)
6.溫度傳感器  ： NTC R25=5kΩ,B(25/50)=3470K
7. 執行標準    ： Q/320585 XYK 01-2004  (NA620-CTDA)
二、NA620（制冷/化霜控制）基本工作原理：
(1).溫度控制：溫度控制點由“設定溫度（F11，或同時按“56”鍵設置）”和“溫差（F12）”兩個參數確定,當溫控探頭上感知到的溫度高于“設定溫度+溫差”時啟動制冷，一直到溫度低于“設定溫度-溫差”時停止制冷,將溫度控制在“設定溫度±溫差”范圍內。
(2).壓縮機停機延時保護：壓縮機延時保護時間由參數F21設定，這里假定設為三分鐘。在控制器內有一個“壓縮機停機計時器”，當壓縮機停機時開始計時，下一次啟動壓縮機前首先檢查這個計時器，如果已滿三分鐘則立即啟動壓縮機，如果不滿三分鐘則等滿三分鐘再啟動。這樣可以保證停機后再啟動間隔大于三分鐘，防止頻繁啟動損壞壓縮機。另外控制器剛通電的三分鐘之內也不會啟動壓縮機，這樣在突然停電再來電的情況下也能保護壓縮機。
(3).溫控探頭故障時壓縮機定時運轉功能：當溫控探頭故障時，為了避免因停止制冷而造成冷庫內的貨物損壞，可以使壓縮機以一個設定的開停比繼續運行，由參數F22和F23設定，假定F22=20%，F(xiàn)23=50分鐘，則當溫控探頭故障時，壓縮機以50分鐘為一個周期，停40分鐘，開10分鐘。
(4).自動化霜原理：控制器有三種可選的化霜啟動模式（參數F35）：
OFF：不啟動化霜；
1：時間間隔啟動： 根據“化霜間隔時間（F31）”設定的間隔時間定時啟動化霜
2：累計壓縮機運行時間： 壓縮機累計運行時間達到“化霜間隔時間（F31）”設定的時間則啟動一次化霜。
有兩種化霜結束模式(參數F36)：
0：時間控制：由參數F33設定化霜時間，到達時間后停止化霜。
1：溫度和時間雙重控制：化霜啟動后控制器會通過蒸發器溫度探頭檢查化霜效果，如果探頭溫度達到“化霜結束溫度(F32)”則認為化霜完畢，結束化霜。如果化霜時間過長，超過了“化霜時間(F33)”，控制器也將強制結束化霜。
可選兩種化霜加熱模式（參數F37）：
0：電熱化霜，化霜時停壓縮機，開化霜輸出（化霜輸出控制電加熱器）；
1：熱氣化霜，化霜時開壓縮機和化霜輸出（化霜輸出控制四通閥）。
(5).化霜滴水:可以設定一個化霜滴水時間(參數F34)，例如設為5分鐘，則化霜結束后5分鐘內不會啟動制冷，這時“化霜”指示燈閃爍。但是有兩種情況不會進入化霜滴水狀態：一種是手工強制結束化霜，另一種是化霜傳感器故障引起的化霜結束。
(6).外部告警:控制器可外接一路開關量信號作為外部告警源（4、5腳），當發生外部告警時，控制器停止工作，顯示“A11”告警代碼，并產生告警輸出。外部告警信號共有5種模式（參數F50）：
0 ： 不使用外部告警
1 ： 常開，不鎖定
2 ： 常開，鎖定
3 ： 常閉，不鎖定
4 ： 常閉，鎖定
“常開”表示在正常狀態下外部警信號為開路狀態，閉合則產生告警；“常閉”則反之。“鎖定”是指當外部告警信號恢復正常后，控制器仍保持在告警狀態，需要人工按鍵恢復。
(7).口令 :為了防止無關人員改變控制器參數，可以設置一個口令（參數F80），如果F80設置了一個口令，則每次長按“5”鍵進入設置狀態時會提示輸入口令，必須輸入正確的口令才能設置參數。如果不需要口令，則可將F80設為“OFF”。注意設置口令后一定要記住，忘記口令將無法進入設置狀態。
三、NA620（制冷/化霜控制）注意事項：
1、使用前務必仔細研讀本說明書，正確設置控制器參數。
2、溫控探頭請放置在風機回風處；
3、蒸發器探頭固定在蒸發器回氣管上面，不使用蒸發器探頭時，請將參數F59設為No，否則會產生告警。
4、請使用本公司隨機配置的溫度傳感器。

NA210B單制冷溫控器（內置大繼電器)：
一、主要功能及技術指標
主要功能：
本控制器為單制冷控制器，具有溫度顯示、溫度控制、壓縮機開機延時保護、溫控探頭異常告警等功能。內置大電流繼電器，可以直接驅動單相3匹以下壓縮機。
主要技術指標：
1.溫度顯示范圍： -50～125°C（顯示單位在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C）
2. 溫度設定范圍： -45～120°C（設置步長在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C）
3. 電源電壓    ： AC 220V±10%或380V±10% 50Hz （參見產品后貼）
4.使用環境    ： 溫度-10℃～45℃，濕度≤85%，無凝露。
5. 輸出觸點容量： 20A/250VAC(純阻性負載)
6. 溫度傳感器  ： NTC R25=5kΩ,B(25/50)=3470K
7. 執行標準    ： Q/320585 XYK 01-2004  (NA210-CT)
二、 操作指南
1、面板上的指示燈含義是什么？
面板上的指示燈功能含義如下表：

指示燈	亮	閃爍
當前溫度	顯示當前溫度	-
溫度上限	設置上限溫度(未修改)	設置上限溫度(已修改)
溫度下限	設置下限溫度(未修改)	設置下限溫度(已修改)
制    冷	正在制冷	壓縮機開機延時保護狀態

2、怎樣設置溫度上限和下限？
長按“Set”鍵2秒，進入溫度設置狀態，這時“溫度上限”燈亮，數碼顯示器上顯示上限溫度，用上或下鍵改變?cè)O(shè)定值（“5”鍵增0.1°C，“6”鍵減0.1°C，按住不放超過0.5秒則快速增減），再按一次“Set”鍵可按同樣方法設置下限溫度，完成后再按“Set”鍵退出設置狀態。
注意：1、在溫度設置狀態，如果連續30秒沒有按鍵，則自動退出設置狀態。2、必須退出設置狀態才能確保將設定值保存起來。如果在沒退出之前斷電，則所設定的值可能并沒有保存。
三、高級操作
本控制器可以對一些內部參數進行調整，以適應不同的需要。這些參數是為專業技術人員提供的，普通用戶不必了解。也請非專業人員不要隨便改變控制器的內部參數，以免造成控制器工作異常。內部參數設置方法如下：
使用一組密碼進入?yún)?shù)設置狀態，密碼為“上下上下上上下”，按照這個順序在顯示當前溫度狀態連續按“5”“6”兩個鍵，要在三秒鐘之內完成，如果密碼輸入正確，會進入?yún)?shù)設置狀態，這時數碼顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。
用“5”或“6”鍵可選擇參數代碼，選擇一個參數后按“Set”鍵則顯示該參數的值，這時再用“5”或“6”鍵即可對參數進行設置，設置完成后再按“Set”鍵，回到顯示參數代碼狀態。（注意：參數改變后要按“Set”鍵回到“Fxx”狀態時才會被保存）
內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
溫控類	F19	溫度修正	0	0	°C	校正探頭誤差
壓機類	F21	壓縮機停機保護時間	0 -- 10	3	分鐘
測試類	F99	自檢	此功能會依次吸合所有繼電器，嚴禁在線使用
	F00	退出設置

四、基本工作原理
1、溫度控制
溫度控制根據“上限溫度”和“下限溫度”兩個參數進行，假設“上限溫度”為20°C，“下限溫度”為18°C，則當溫控探頭上感知到的溫度高于20°C時啟動制冷，一直到溫度低于18°C時停止制冷，將溫度控制在18°C --20°C之間。
2、壓縮機開機延時保護
控制器內有一個“壓縮機停機計時器”，當壓縮機停機時開始計時，下一次啟動壓縮機前首先檢查這個計時器，如果已滿三分鐘則立即啟動壓縮機，如果不滿三分鐘則等滿三分鐘再啟動。這樣可以保證停機后再啟動間隔大于三分鐘，防止頻繁啟動損壞壓縮機。
另外控制器剛通電的三分鐘之內也不會啟動壓縮機，這樣在突然停電再來電的情況下也能保護壓縮機。（*注：壓縮機開機延時保護時間是可調的，以上假定設置成三分鐘）
五、注意事項：
1、溫控探頭請放置在冷風機回風處。
2、控制器接地端請同電控箱接地端可靠連接，保證接地良好。
3、請使用本公司隨機配置的溫度傳感器。
