制冷系統被壓縮機和毛細管分成高壓和低壓兩部分。其中高壓部分包括冷凝器和壓縮機，低壓部分包括蒸發器、毛細管和回氣管。

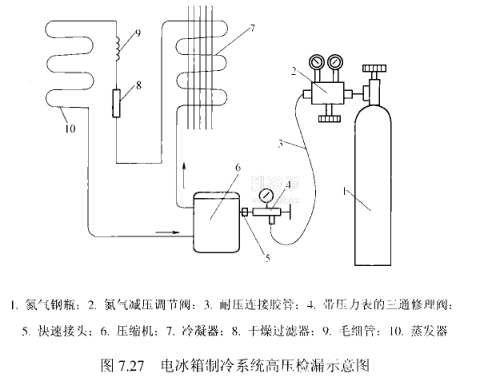

 (1)高壓檢漏。高壓檢漏如圖7.27所示。從干燥過濾器與毛細管的連接處將管路分開并將分開的兩管各自封死。把回氣管從壓縮機上取下，并將壓縮機上接回氣管的管口堵死。這時可從工藝管上所摟的三通檢修閥上充注10~1.2MPa的氫氣，對高壓部分進行檢漏電冰箱來說，若有外器焊頭，還可以繼續將主冷凝器、副冷凝器以及防露加熱管檢漏，以確定泄漏發生于哪一部分。再根據不同的情況，采取補埋、更換零件或各分冷凝器以及丟掉部分管道等辦法加以解決。而空調器管道外器可拆下進行水中檢漏、漏點進行補焊即可。

(2)低壓檢漏。對于電冰箱來說，可從三通檢修閥充入0.4~0.8MPa壓力的氮?dú)膺M(jìn)行低壓部分檢漏。蒸發器多為鋁板吹脹式蒸發器，若試壓時壓力過高，則易造成蒸發器的脹裂損壞。

而對于空調器來說，由于都是紫銅管，故其檢漏壓力亦可與冷凝器相等。若在低壓部分有泄漏，則對于空調器和單門電冰箱，均可將蒸發器拆下浸入水中進行試壓檢漏;而對雙門電冰箱，因蒸發器無法拆下。故可采用開背修理方法或其他方法進行處理，直色無油漏為止。
