基本要求
1.冷庫低壓配電一般采用380/220V中性點直接接地系統,照明負荷和動力負荷一般由同一臺變壓器供電,但分別計費。
2.有兩臺變壓器供電的低壓配電系統,低壓母線宜分段,中間設計聯絡開關,以保證供電的可靠性和運行的靈活性。
3.多臺壓縮機組、多臺電梯或互為備用的機組宜由不同的母線段配電。
4.單相用電設備應均勻地分配到三相系統中。對Y/Y。一12接線的三相變壓器,由單相負荷不平衡引起的中性線電流不得超過低壓繞組額定電流的25%。且其任一相電流在滿載時都不得超過額定電流值。
5.備用照明的兩個電源應從不同的母線段上引接。
低壓配電方式

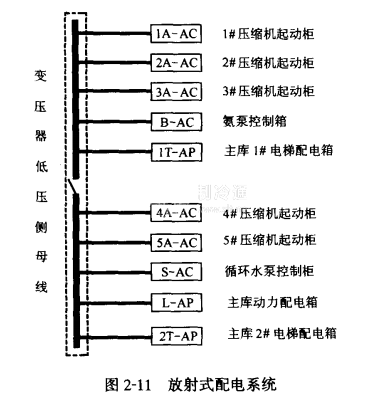

1.放射式配電 氨壓縮機房一般都與變配電室毗鄰布置,氨壓縮機組又是冷庫中最大的用電設備,因此對氨壓縮機宜采用放射式配電(見《冷庫設計規范》GB50072-2001),每臺氨制冷壓縮機的電源都直接從低壓配電屏引出。氨壓縮機房中的事故排風機、多層主庫中的電梯的配電也是采用放射式配電,這種配電方式,供電可靠性高,配電線路發生故障后,互不影響,切換操作方便,保護簡單,便于自動化,如圖2-11所示。

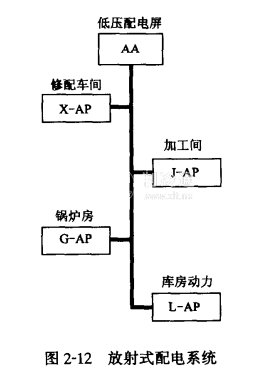

2.樹干式配電 廠區各輔助車間用電設備采用樹干式配電,這種配電方式,配電設備及有色金屬消耗少,系統靈活性大.但干線故障時,影響范圍大,如圖2-12所示。
