冷庫短路電路的電參數有兩種表示方式:一是有名單位制，二是標幺制。有名單位制一般用于1kV以下低壓系統的短路電流的計算。標么制一般用于高壓系統的計算，因?yàn)楦邏合到y(tǒng)中大多數元件的阻抗是用相對單位表示的，故廣泛采用標幺制計算。

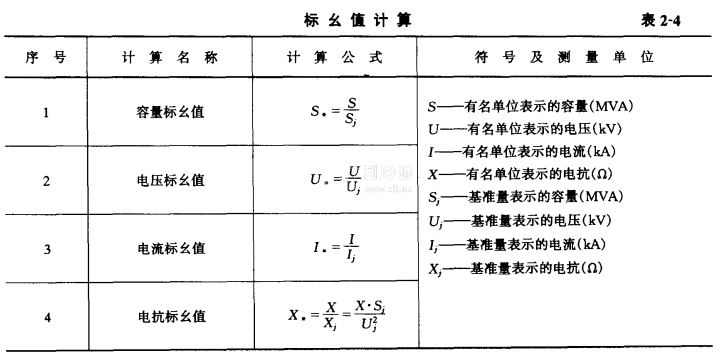

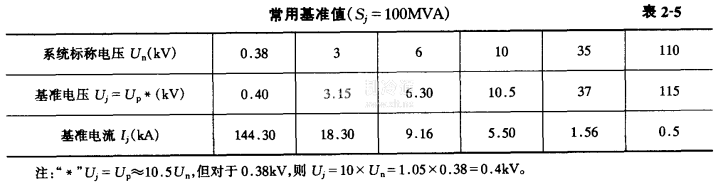

標幺制 標幺制是一種相對單位制，電參數的標么值為其有名值與基準值之比，其計算公式見表2-4。公式中的基準容盤可以任意選定，但為了計算方便，一般取100MVA，常用的基準值見表2-5。

在用標幺制計算時，首先注意選定電量(S,U,I,X)的基準量(Sj,Uj,Ij,Xj),然后再換算成基準條件下的標么值(S*, U*,I* ,X*)。在實際計算時，通常先設定Sj,Uj，再計算確Ij,Xj。

采用標幺值計算短路電路的總阻抗時，必須先將元件電抗的有名值和相對值，按同一基準容量換算成標幺值。

有名單位制 用有名單位制(或稱姆制)計算短路電路的總限抗時，必須把各電壓級所在元件阻抗的相對值和歐姆值，都?xì)w算到短路所在級平均電壓下的歐姆值。

網絡變換 網絡變換的目的是為了簡化短路電路，以求得電源至短路點間的等值總阻抗，標么制和有名單位制的常用電抗網絡變換公式完全相同。根據各電源點的電勢是相等的，電源點間的轉移阻抗中將不會有短路電流流過的概念，由多支路星形變?yōu)榫哂袑蔷€的多角形公式推導出∑Y法，即合成阻抗為各并聯阻抗倒數之和。
