制冰間動力平面圖

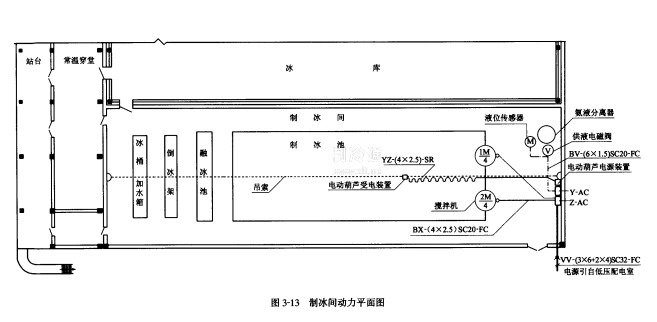

圖3-13是一個冷庫附設的鹽水制冰間動力平面圖，除氨液分離器安裝在制冰間外，其余制冷設備均安裝在冷庫機房，未設專用制冷機房。

施工說明

1.電源進線采用VV-3x6十2X4電纜穿SC32鋼管從低壓配電室引來。Y-AC液位控制箱內的控制電源由Z-AC動力控制箱供給。

2.設備安裝:Z-AC動力控制箱及Y-AC液位控制箱中心距地1.5m墻上明裝。其安裝方法參考(建筑電氣安裝工程圖集))JD3一007
