工程師站

工程師站的硬件平臺根據經濟實力和工作需要選用普通個人微型計算機，或高檔微型計算機。并配備顯示器、鍵盤、鼠標器、打印機。打印機用于數據報表的打印。網絡操作系統軟件可采用Windows95/98/2001〕中文操作系統上運行全漢化的組態軟件。

在工程師站可進行系統管理組態、數據庫組態、控制策略組態。通過這些組態完成配置監控系統硬件，形成監控策略和在線調試、修改等功能。通過以太網(Ethernet)下載組態信息至各機房操作站。使系統成為具有特定功能的冷庫監控系統。當不設工程師站時，它的職能由中央操作站承擔。

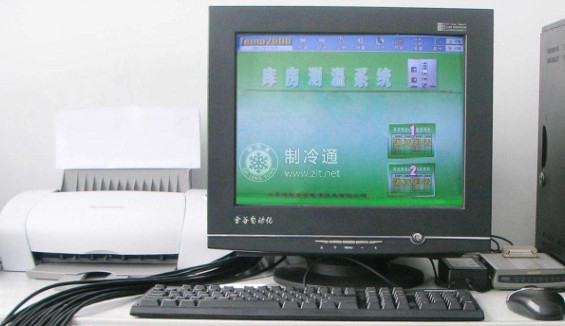

中央操作站

1.硬件配置 中央操作站主要由工業控制微機、鍵盤、鼠標器等輸入設備，大屏幕圖形顯示器、音箱、打印機等外圍設備組成的綜合體。它是集散式微機監控系統的管理調度中心，操作員通過操縱鼠標器或鍵盤，在CRT顯示屏前能監視和控制整個冷庫的生產運行，實現對全系統的集中數據管理、歷史數據存儲、計算機遠動控制等中央管理調節功能，它是運行人員和制冷系統進行交換的平臺。

2.操作系統軟件 采用Windows 95/98/2000中文版，或Windows NT200()中文版。

3.應用軟件 國內貿易工程設計研究院近年開發了XH2000冷凍、冷藏監控系統應用軟件。已經有比較成熟的應用經驗。在本章8.2節中有簡單介紹。

現場監控器

現場監控器可選擇XH2001〕系列專用于冷庫的智能控制器或具有與計算機接口(RS-232或RS485等)的可編程控制器，現場控制器采集被控對象的參數，如溫度、濕度、壓力、壓差、設備運行狀態并進行處理等，同時通過計算機網絡向上位機發送信息。同時也通過接受上位機的控制指令。
