我國(guó)在20世紀(jì)70年代初生產(chǎn)和使用650℃以下的托貝莫來(lái)石型硅酸鈣絕熱制品，并使用石棉作為增強(qiáng)纖維，主要用澆注法成型，密度達(dá)500~100kg/m3。80年代以后改澆注法為壓制法成型工藝，使產(chǎn)品的內(nèi)在質(zhì)量和外觀質(zhì)最都有較大的改進(jìn)和提高，密度降到250kg/m3以?xún)?nèi)。1988年開(kāi)始生產(chǎn)無(wú)石棉硅酸鈣絕熱制品，并開(kāi)始部分出口外銷(xiāo)。

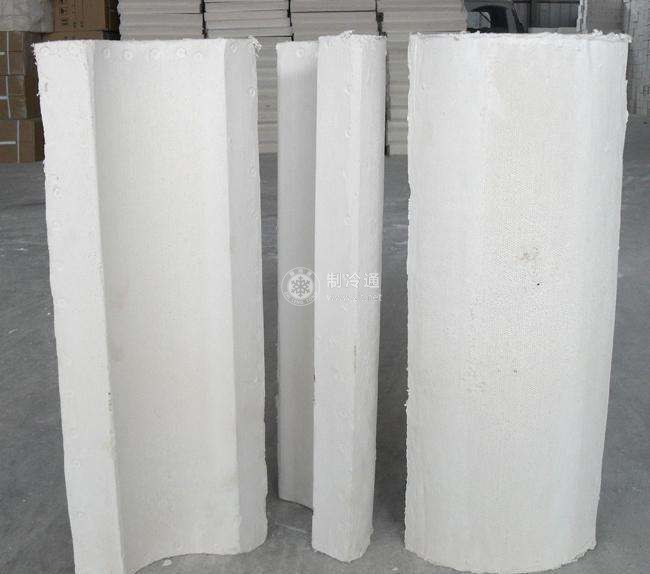

硅酸鈣保溫材料，從70年代開(kāi)始應(yīng)用到如今，在成型上，由澆注發(fā)展到壓制成型;從材質(zhì)上，由有石棉硅酸鈣發(fā)展到無(wú)石棉硅酸鈣;從性能上由一般硅酸鈣發(fā)展到超輕硅酸鈣和高強(qiáng)硅酸鈣。目前，在硬質(zhì)材料中它是一種較為理想保溫材料。

經(jīng)過(guò)科研攻關(guān)，已研制成功硅酸鈣絕熱制品專(zhuān)用耐溫抹面材料及高溫粘結(jié)劑，并已普遍使用，解決了硅酸鈣制品用普通抹面材料抹不上的問(wèn)題。

硅酸鈣制品按礦物組成和使用溫度可分為托貝莫來(lái)石型(低溫型，<650℃)、硬硅鈣石型(高溫型，<1000℃)和混合型(托貝莫來(lái)石、硬硅鈣石);按抗強(qiáng)度，也可將其分為低強(qiáng)型( < 0.29MPa),普通型(0.29~1.0MPa) ,高強(qiáng)型(1.0~5.0MPa)和超高強(qiáng)型(> 8.0MPa);按表觀密度，將其分為超輕型(70 ~130kg/m3) ,輕型(130~200kg/m3),普通型(200~250ka/m3)、重型 (250~400kg/m3)和超 重型 (400~1000kg/m3 )。
