原材料采用C20噴射混凝土。

水泥:普通硅酸鹽水泥或礦渣硅酸鹽水泥在32.5級(jí)以上。

砂:應(yīng)采用堅(jiān)硬耐久的中砂或粗砂，細(xì)度模數(shù)宜大于2.5，含水率宜控制在5%~7%內(nèi)。

石子:應(yīng)采用堅(jiān)硬耐久的卵石或碎石，粒徑不宜大于10mm。

配比:水泥與砂石之重量比宜為1:4~1:4.5;砂率宜為45%~55%，水灰比宜為0.4~0.45。

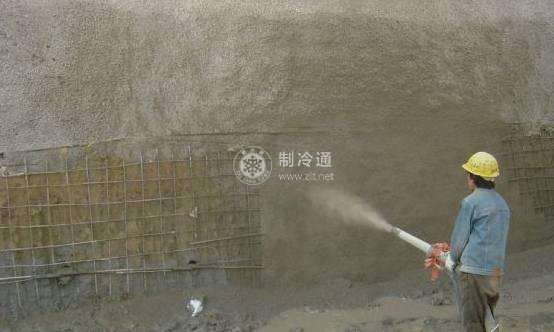

噴前須將所有YGY墻板、樓板面進(jìn)行調(diào)直、調(diào)平，在YGY板上先噴一薄層107膠水泥漿，必要時(shí)可用臨時(shí)支撐將墻面等調(diào)到要求的平整度，再噴射混凝上，兩次成活，第一層以蓋住鋼絲網(wǎng)為佳，厚度約10~15mm，第二層厚度為10~15mm，后一層噴射應(yīng)在前一層混凝土終凝后進(jìn)行。

噴射作業(yè)應(yīng)分段分片依次進(jìn)行，噴射順序應(yīng)自下而上。噴射機(jī)的工作風(fēng)壓，應(yīng)滿足噴頭處的壓力在0.1MYa左右。噴頭與受噴面應(yīng)垂直，宜保持0.3~0.6m的距離。噴射混凝土終凝2h后，應(yīng)噴水養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不得少于7天。噴射前應(yīng)進(jìn)行試配與試噴。

YGY板外飾面做法

可在YGY保溫板砂漿或混凝土面層上另作建筑涂料、面磚、瓷磚、馬賽克等，做法應(yīng)符合《建筑裝飾工程施工及驗(yàn)收規(guī)程》的有關(guān)規(guī)定。
