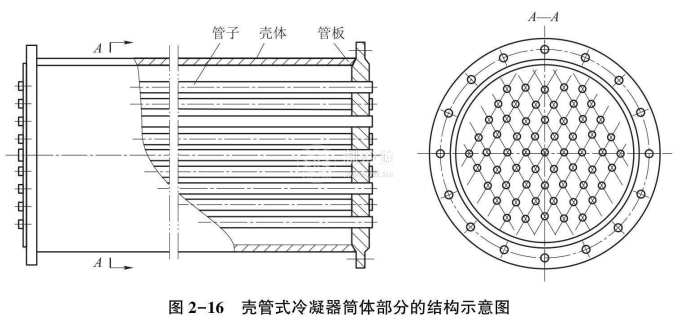

殼管臥式冷凝器是殼管式的一種，各種形式的制冷裝置都可使用。殼管式的主體部分如圖2-16所示，它是一個由鋼板卷制焊接成的圓柱形筒體，筒體的兩端焊有兩塊圓形的管板，兩個管板鉆有許多位置對應的小孔，在每對相對應的小孔中裝入一根管子，管子的兩端用脹接法或焊接法緊固在管板的管孔內，這樣便組成了一組直管管束。

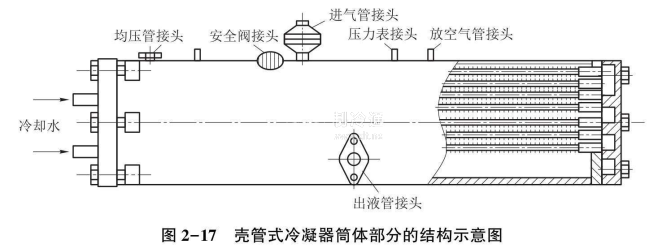

殼管臥式冷凝器水平放置，其結構如圖2-17 (a)所示。在這種冷凝器中，制冷劑的蒸氣是在管子外表面冷凝，冷卻水是在泵的作用下經管內流過。制冷劑蒸氣從上部進入筒殼內，凝結成液體后由筒殼的下部流入儲液器中。

正常運行中，筒殼的下部只存少員液體，但對于小型制冷裝置，為了簡化設備，有時不另設儲液器，而是將制冷劑液體儲存在冷凝器下部。冷凝器的出液管可以直接焊在筒體的下部，也可在筒體下部焊一個液包，而出液管接在液包上。對于氨冷凝器，通常在筒殼下還焊有一個集污包，以便集存潤滑油及機械雜質。

小型氟利昂壓縮機與殼管臥式冷凝器一般構成壓縮冷凝機組，因此安裝方便，占用面積小。殼管臥式冷凝器的缺點是:冷卻水的水質要求高;冷卻水流動的阻力比較大;水垢清洗較困難。
