冷凝、儲液與供液調節系統由立式冷凝器、高壓儲液器、總調節站和加氨站組成，其系統原理圖如圖1-67所示。

冷凝系統

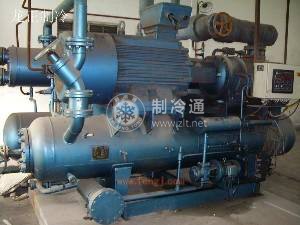

冷凝器是一個制冷劑向外放熱的熱交換器。來自油分離器的高壓過熱氨氣從立式冷凝器上部進入冷凝器內，冷凝成高壓液體，然后從冷凝器下部流出，進入高壓儲液器中儲存。

冷凝器上部安裝安全閥，當冷凝器內壓力超過允許壓力時，安全閥自動打開，并通過安全管向外排出超壓部分的氨氣，以防發生事故。冷凝器底部安裝放油管，用于定期把冷凝器底部的潤滑油排放至集油器。

冷凝器上部和下部安裝放空氣閥，通過排放空氣管排放不凝性氣體至空氣分離器。

冷凝器與高壓儲液器之間安裝氣體均壓管，用于保持彼此液面均衡，克服運行期間出現的冷凝壓力變動，以及儲液器內壓力有稍高于冷凝壓力的可能，并克服液體管道的流動阻力，以便冷凝氨液能依靠重力很快流到儲液器中。
