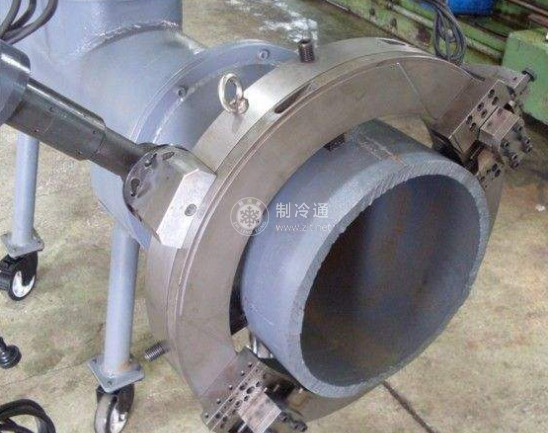

1.制冷管道的切制 管道的切割方法有鋸割、刀割和氣割等。

(1)鋸割鋸割是一種較為常見的切割方法，適用于大部分金屬管材，鋸割操作方便，鋸口平整，可鋸不同角度的管口。

(2)刀割刀割一般采用手動(dòng)割管器，適用于切割4-12mm的銅管或鋼管，而較細(xì)的毛細(xì)管宜用剪刀在毛細(xì)管上來回轉(zhuǎn)動(dòng)，在毛細(xì)管上畫出一定深度的刀痕后，再用手輕輕折斷。

(3)氣割氣割是采用氧氣一乙炔氣焊設(shè)備，使用氧化焰進(jìn)行切割的方法，適用于管徑較大的碳素鋼和低合金鋼管的切割。

2.管道的彎曲 管道的彎曲一般有冷彎和熱彎兩種方法。

(1)冷彎一般管徑在D57以下的管道采用冷彎;對(duì)于D25一D57的管道，可采用電動(dòng)或液壓彎管機(jī)彎曲;D25以下的管道可用手動(dòng)彎管機(jī)彎曲。

冷彎的管道不會(huì)脆，管壁減薄長(zhǎng)度較低，加工方便，而且管道內(nèi)壁干凈。冷彎管道的彎曲半徑為公稱直徑的3.5~4倍為宜。冷彎鋼管時(shí)，因鋼的彈性作用，彎曲時(shí)應(yīng)比所需的角度多彎30~50彎曲半徑應(yīng)比要求半徑小3~5mm，以便回彈。

(2)熱彎管徑為57mm以上的管道彎曲時(shí)采用熱彎。熱彎工序?yàn)楦缮?、充砂、劃線、加熱彎管、檢查校正和除砂。

在向管道內(nèi)充干砂時(shí)，應(yīng)邊用錘子敲擊管壁振實(shí)砂子，當(dāng)充進(jìn)的砂子不再下降為合格，然后將管端用木塞堵實(shí)。熱彎管道的彎曲半徑為公稱直徑的3.5倍。管道加熱溫度一般為950~1000℃ ,管道呈現(xiàn)橙黃色為宜，在彎曲當(dāng)中溫度降到700℃時(shí)(櫻紅色)，應(yīng)重新加熱。

(3)彎管的制作要求管道的彎曲角度要準(zhǔn)確，彎曲處的外表面要平滑，沒有皺紋和裂紋;彎曲處的橫斷面上不應(yīng)有明顯的減薄和變形。彎管的制作質(zhì)量應(yīng)符合要求。
